وینزو شینگمنگ الیکٹرک کمپنی، لمیٹڈ پریمیم برقی آلات کا ایک معروف صنعت کار اور سپلائر ہے۔

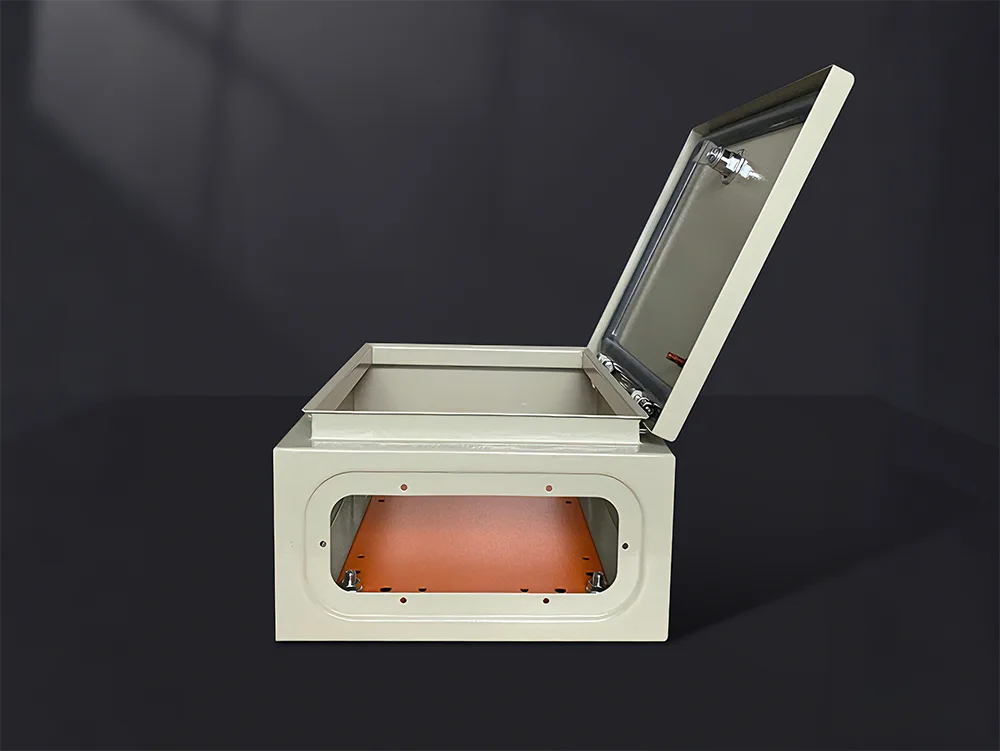

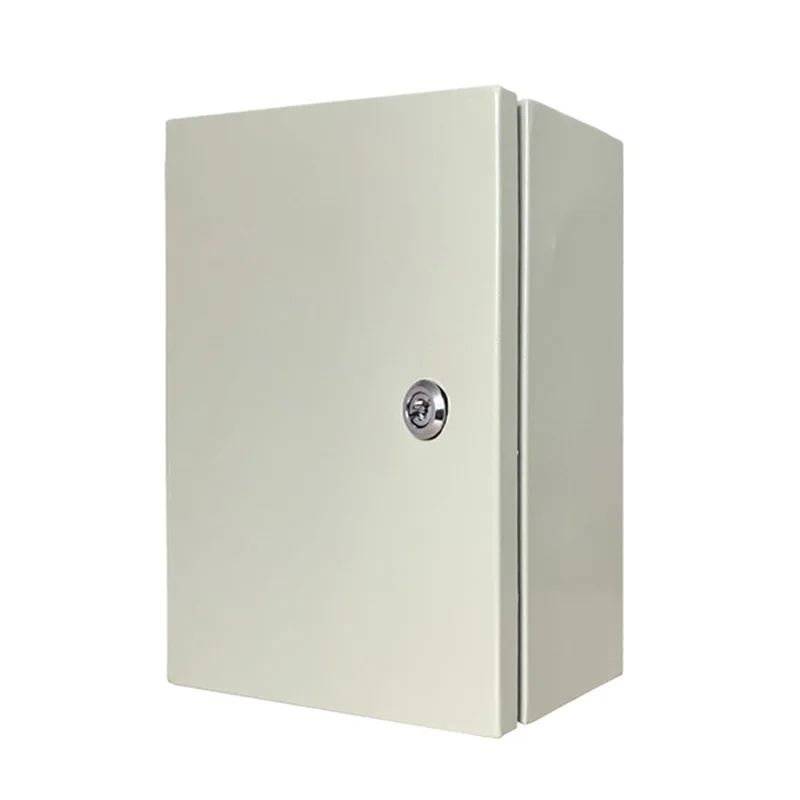

شینگمنگڈسٹری بیوشن باکس انکلوژرز کا ایک قابل اعتماد صنعت کار اور فراہم کنندہ ہے۔ اپنے وسیع تجربے کے ساتھ، ہم مختلف قسم کے مواد اور وضاحتوں میں مصنوعات پیش کرتے ہیں، اور آپ کی مخصوص ضروریات کے مطابق حسب ضرورت حل بھی فراہم کر سکتے ہیں۔

کلیدی خصوصیات

1. جسمانی تحفظ: اہلکاروں اور زندہ اجزاء کے درمیان حادثاتی رابطے کو روکتے ہوئے، دھول، پانی، اور غیر ملکی اشیاء کے داخل ہونے سے تحفظ فراہم کرتا ہے۔

2. حفاظتی تنہائی: ہائی وولٹیج اور ہائی کرنٹ آلات کو آپریٹنگ ماحول سے الگ کرتا ہے، اس طرح برقی جھٹکا اور آگ کے خطرات کو کم کرتا ہے۔

3. اجزاء بڑھتے ہوئے پلیٹ فارم: ڈسٹری بیوشن باکس انکلوژر میں DIN ریل، بڑھتے ہوئے بریکٹ اور پہلے سے ڈرل کیے گئے سوراخ ہیں تاکہ اجزاء جیسے سرکٹ بریکرز اور بجلی کے میٹرز کی معیاری تنصیب میں آسانی ہو۔

4. برقی مقناطیسی شیلڈنگ: اندرونی کنٹرول سرکٹری پر بیرونی برقی مقناطیسی مداخلت کے اثر کو کم کرتا ہے۔

5. ماحولیاتی موافقت: مختلف مواد اور تحفظ کی درجہ بندی کے استعمال کے ذریعے، انکلوژر وسیع پیمانے پر ماحول کے لیے موزوں ہے، بشمول انڈور، آؤٹ ڈور، اور صنعتی سیٹنگز۔

ساختی اجزاء

کابینہ کا دروازہ: شفاف اور ٹھوس دروازے کے اختیارات میں دستیاب؛ اپنی مرضی کے مطابق ترتیب شینگنگ سے دستیاب ہیں۔

چڑھنے والی پلیٹ: ایک دھاتی پلیٹ جو اندرونی طور پر اجزاء کو محفوظ کرنے کے لیے استعمال ہوتی ہے۔ یہ کابینہ کے باہر اسمبلی کی سہولت کے لیے ہٹنے والا ہے۔

ناک آؤٹ: مختلف قطر کی کیبلز کو ایڈجسٹ کرنے کے لیے پہلے سے پنچڈ کیبل انٹری پورٹس۔

سگ ماہی گاسکیٹ: ایک انتہائی لچکدار گسکیٹ جو دروازے کے پینل کے دائرے کو استر کرتا ہے، جو مخصوص IP تحفظ کی درجہ بندی کو یقینی بنانے کے لیے اہم عنصر کے طور پر کام کرتا ہے۔

گراؤنڈنگ بولٹ: یہ یقینی بنانے کے لیے ضروری ہے کہ دھاتی انکلوژر کو قابل اعتماد طریقے سے گراؤنڈ کیا جائے، اس طرح دیوار کو برقی طور پر متحرک ہونے سے روکا جائے۔

درخواست کے منظرنامے۔

I. کم وولٹیج پاور ڈسٹری بیوشن سسٹم کی تعمیر

ہمارے ڈسٹری بیوشن باکس انکلوژرز تجارتی عمارتوں، رہائشی فرشوں اور عوامی علاقوں میں بجلی کی تقسیم کے لیے ڈسٹری بیوشن بکس کے طور پر کام کرتے ہیں۔

وہ سرکٹ بریکرز اور بقایا کرنٹ ڈیوائسز جیسے اجزاء کے لیے بڑھتے ہوئے پلیٹ فارم کے طور پر کام کرتے ہیں، معیاری وائرنگ اور حفاظتی تحفظ کی سہولت فراہم کرتے ہوئے بجلی کی تقسیم کے نظام کی مجموعی صفائی اور حفاظت کو بڑھاتے ہیں۔

II صنعتی آلات اور آٹومیشن کنٹرول

وہ مشینری کے لیے کنٹرول بکس، خودکار پروڈکشن لائنوں کے لیے کنٹرول کیبنٹ، اور PLC کنٹرول سسٹمز کے لیے دیواروں کے طور پر کام کرتے ہیں۔

اندرونی طور پر، وہ آلات کے انضمام اور دیکھ بھال میں سہولت فراہم کرتے ہوئے، اس برقی آلات کو دھول اور تیل کی آلودگی سے بچاتے ہوئے، رابطہ کار، ریلے، اور کنٹرول ماڈیول جیسے اجزاء رکھتے ہیں۔

III آؤٹ ڈور پاور ڈسٹری بیوشن اور انجینئرنگ پروجیکٹس

یہ عارضی آؤٹ ڈور پاور بکس، تعمیراتی مقامات کے لیے پاور ڈسٹری بیوشن یونٹس، اور روڈ لائٹنگ کے لیے کنٹرول بکس کے طور پر کام کرتے ہیں۔

اگر آپ کو ان ایپلی کیشنز کے لیے اپنی مرضی کے مطابق پروڈکٹ کی ضرورت ہے، تو ہم پانی، دھول اور بارش کے خلاف مزاحمت کو یقینی بنانے کے لیے ایک اعلی تحفظ کی درجہ بندی (جیسے IP54/IP65) کو منتخب کرنے کی تجویز کرتے ہیں۔

چہارم فوٹو وولٹک اور نیو انرجی سسٹمز

شینگمنگ کے لئے دیواروں کی پیشکش کرتا ہےپی وی کمبینر بکس، گرڈ سے بندھے PV الماریاں، اور توانائی ذخیرہ کرنے کے نظام کے لیے کنٹرول بکس۔

توانائی کے نئے آلات کے لیے بنیادی رہائش کے طور پر، یہ انکلوژرز تحفظ، الگ تھلگ اور بڑھنے کی جگہ فراہم کرتے ہیں، جو طویل مدتی بیرونی آپریشن کی ضروریات کو پورا کرتے ہیں۔

V. مواصلات اور انفراسٹرکچر

آپ مواصلاتی آلات کے لیے کنٹرول بکس، کم وولٹیج کے نظام کے لیے ڈسٹری بیوشن بکس، نگرانی کے نظام کے لیے پاور سپلائی بکس، اور مزید کو اپنی مرضی کے مطابق بنانے کے لیے ہم سے رابطہ کر سکتے ہیں۔

یہ مواصلاتی بجلی کے آلات کے تحفظ کو یقینی بناتا ہے، بیرونی مداخلت اور ماحولیاتی اثرات کو روکتا ہے، اور نظام کے مجموعی استحکام کو بڑھاتا ہے۔

ڈسٹری بیوشن باکس انکلوژر کا انتخاب کرتے وقت کن عوامل پر غور کیا جانا چاہیے؟

1. طول و عرض اور وضاحتیں

انتخاب کرتے وقت، ہم ایک ایسی دیوار کو منتخب کرنے کی سفارش نہیں کرتے ہیں جو محض اجزاء کے عین مطابق ہو۔ اندرونی اجزاء کے زیر قبضہ علاقہ بیس پلیٹ ایریا کے 80% سے زیادہ نہیں ہونا چاہیے۔ باقی 20% جگہ وائرنگ، گرمی کی کھپت، اور مستقبل میں ممکنہ توسیع کے لیے مختص ہے۔ لہذا، آپ کو ہمیشہ اپنے انتخاب میں کچھ ہیڈ روم کی اجازت دینی چاہیے۔

گہرائی کے بارے میں، آپ کو سرکٹ بریکرز (ان کے آپریٹنگ ہینڈلز سمیت)، تار کی نالیوں اور خود انکلوژر ڈور کی مشترکہ گہرائی کا حساب دینا چاہیے۔ یہ خاص طور پر ہائی کرنٹ مولڈ کیس سرکٹ بریکرز کے لیے اہم ہے، جن کی گہرائی کے اہم تقاضے ہوتے ہیں۔ اس کا محاسبہ کرنے میں ناکامی دروازے کو ٹھیک سے بند ہونے سے روک سکتی ہے۔

2. تحفظ کی درجہ بندی (IP کوڈ)

براہ کرم تنصیب کے ماحول کی شدت کی بنیاد پر مناسب تحفظ کی درجہ بندی کا انتخاب کریں:

اندرونی دفاتر/کوریڈورز: IP30 – IP40 کافی ہے۔

صنعتی ورکشاپس: دھول اور چھڑکنے والے پانی سے تحفظ فراہم کرنے کے لیے IP54 کی سفارش کی جاتی ہے۔

آؤٹ ڈور/فوٹو وولٹک سسٹمز: IP65 یا اس سے زیادہ لازمی ہے، اور دروازے کے سیون میں ایک مسلسل، مربوط سگ ماہی گیسکیٹ ہونا چاہیے۔

3. مواد اور سنکنرن مزاحمت

کولڈ رولڈ اسٹیل: سب سے زیادہ ورسٹائل آپشن، زیادہ تر خشک، اندرونی ماحول کے لیے موزوں ہے۔

سٹینلیس سٹیل (304/316): فارماسیوٹیکل، فوڈ پروسیسنگ، اور ساحلی ماحول کے لیے موزوں ہے جس میں نمک کے سپرے کی زیادہ نمائش ہے۔ سٹینلیس سٹیل 316 304 کے مقابلے میں سنکنرن کے خلاف مزاحمت فراہم کرتا ہے۔

4. تھرمل مینجمنٹ

ہیٹ مینجمنٹ اکثر ہائی پاور ڈسٹری بیوشن بکس کا ایک نظر انداز پہلو ہے۔ ہم مندرجہ ذیل منظرناموں کی بنیاد پر اپنا انتخاب کرنے کی تجویز کرتے ہیں:

غیر فعال کولنگ: اگر دیوار کے اندر پیدا ہونے والی حرارت کم سے کم ہے تو، مکمل طور پر سیل بند دیوار موزوں ہے۔

ایکٹو کولنگ: اگر انکلوژر میں ویری ایبل فریکوئنسی ڈرائیوز (VFDs)، سافٹ اسٹارٹرز، یا ہائی کرنٹ کنٹیکٹرز جیسے اجزاء موجود ہیں، تو آپ کو وینٹیلیشن لوورز سے لیس انکلوژر کا انتخاب کرنا چاہیے۔ کچھ معاملات میں، آپ کو محوری کولنگ پنکھے کے لیے پہلے سے ڈرل کیے گئے ماونٹنگ ہولز والا ماڈل منتخب کرنے کی بھی ضرورت پڑ سکتی ہے۔

سورج کی روشنی سے تحفظ: بیرونی دیواروں کے لیے، ہم دوہری چھت کے ڈھانچے کی تجویز کرتے ہیں تاکہ براہ راست سورج کی روشنی کو اندرونی درجہ حرارت کو آسمان تک پہنچنے سے روکا جا سکے۔

5. تنصیب اور آپریشن میں آسانی

دروازہ کھولنے کی سمت: تعین کریں کہ تنصیب کی جگہ پر دستیاب جگہ کے پیش نظر بائیں طرف کھلنے والا یا دائیں طرف سے کھلنے والا دروازہ زیادہ آسان ہے۔ شانگمنگ کے کچھ اونچے درجے کے انکلوژرز میں ایسے دروازے نمایاں ہوتے ہیں جو الٹ سکتے ہیں (بائیں یا دائیں سے کھولنے کے لیے کنفیگر کیے جا سکتے ہیں)۔

کیبل انٹری/ایگزٹ: تصدیق کریں کہ آیا کیبلز انکلوژر کے اوپر یا نیچے سے داخل ہوں گی اور باہر نکلیں گی۔ ہم ایک ہٹانے کے قابل فلینج پلیٹ سے لیس دیوار کو منتخب کرنے کی تجویز کرتے ہیں۔ فلینج پلیٹ میں کیبل کے اندراج کے سوراخوں کو ڈرل کرنا زیادہ لچک پیش کرتا ہے اور براہ راست انکلوژر باڈی میں ڈرلنگ کے مقابلے میں ایک اعلی مہر کو یقینی بناتا ہے۔

لاک کی قسم: معیاری صنعتی تکون والا تالا، کلیڈ فلش لاک، یا فائر سیفٹی کیم لاک۔

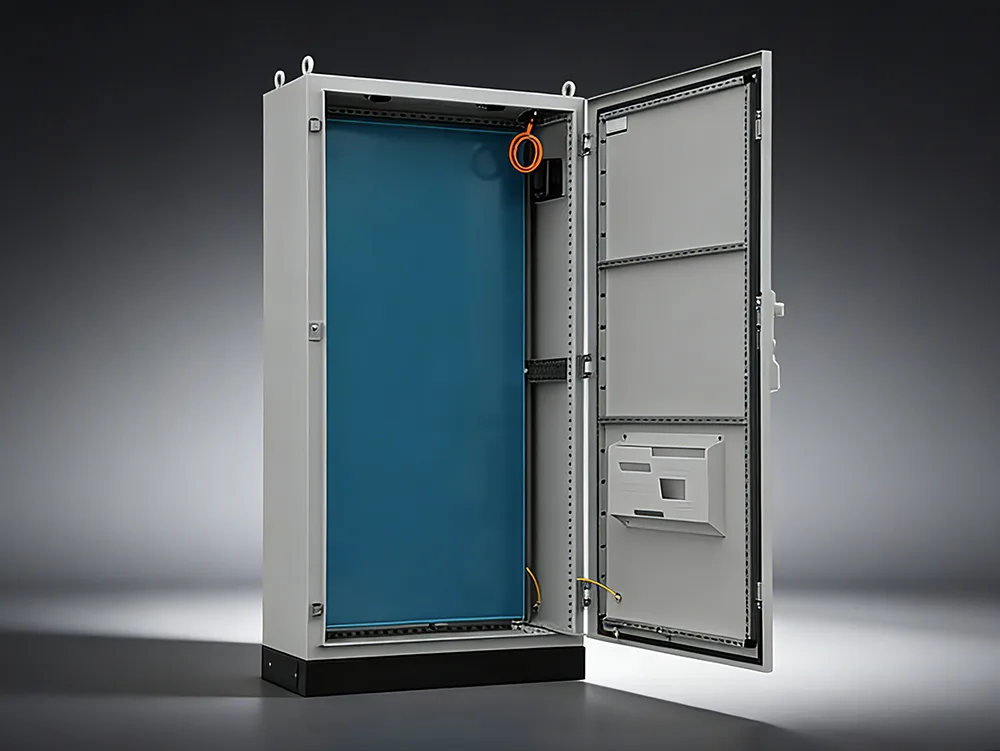

مختلف اقسام کے علاوہڈسٹری بیوشن باکس انکلوژرز, Shangming فرش پر کھڑے پاور ڈسٹری بیوشن کیبنٹ انکلوژرز بھی پیش کرتا ہے جو کہ ہمارے اعلیٰ معیار کے پروڈکٹ لائن اپ کا ایک اہم جزو ہے۔ ون اسٹاپ اپنی مرضی کے مطابق حل اور فیکٹری سے براہ راست قیمتوں سے فائدہ اٹھانے کے لیے ہمیں اپنے طویل مدتی سپلائر کے طور پر منتخب کریں۔

کلیدی خصوصیات

زیادہ بوجھ برداشت کرنے کی صلاحیت: ہمارے فرش پر کھڑے پاور ڈسٹری بیوشن کیبنٹ انکلوژرز کے لیے، ہم عام طور پر 2.0 ملی میٹر یا اس سے زیادہ موٹائی کے ساتھ کولڈ رولڈ اسٹیل پلیٹوں کا استعمال کرتے ہیں، جنہیں ڈھانچہ بنانے کے لیے یا تو ویلڈ یا اسمبل کیا جاتا ہے۔ یہ مضبوط تعمیر کابینہ کو بھاری فریم قسم کے سرکٹ بریکرز، بڑے کراس سیکشن تانبے کے بس بارز، اور ٹرانسفارمر کیبلز کو محفوظ طریقے سے سپورٹ کرنے کے قابل بناتی ہے۔

ماڈیولر ڈیزائن: اندرونی حصے میں ایک ماڈیولر ہول پیٹرن کا نظام ہے، جو مخصوص ضروریات کے مطابق کراس بیم اور چڑھنے والی پلیٹوں کی لچکدار ایڈجسٹمنٹ کی اجازت دیتا ہے۔ جب بھی ضروری ہو یہ ڈیزائن آسان اپ گریڈ اور توسیع کی سہولت فراہم کرتا ہے۔

وینٹیلیشن اور حرارت کی کھپت: کابینہ کے اندر عام طور پر موجود اعلی کرنٹ لیول کو دیکھتے ہوئے، انکلوژر اوپری حصے میں ایگزاسٹ وینٹ اور نیچے ہوا کے انٹیک وینٹ سے لیس ہوتا ہے تاکہ ہوا کے موثر بہاؤ کو یقینی بنایا جا سکے۔ مزید برآں، گاہک جبری ایئر کولنگ سسٹم کو پروڈکٹ میں ضم کرنے کے لیے حسب ضرورت ترتیب کی درخواست کر سکتے ہیں۔

عام کابینہ کی درجہ بندی

ان کی ساختی شکل کی بنیاد پر، فرش پر کھڑی کیبنٹ کو بنیادی طور پر دو بڑے زمروں میں تقسیم کیا گیا ہے:

1. فکسڈ قسم

خصوصیات: اندرونی اجزاء کو سپورٹ بریکٹ کے ذریعے سختی سے نصب کیا جاتا ہے۔ ایک بار تار لگنے کے بعد، انہیں منتقل نہیں کیا جا سکتا۔

ایپلی کیشنز: ایک سادہ ساخت اور کم قیمت کی خصوصیات؛ عام طور پر ان ترتیبات میں استعمال کیا جاتا ہے جہاں بجلی کی مسلسل فراہمی کے تقاضے انتہائی سخت نہیں ہوتے ہیں۔

نمائندہ ماڈل: جی جی ڈی ٹائپ اے سی کم وولٹیج پاور ڈسٹری بیوشن کیبنٹ۔

2. ڈرا آؤٹ کی قسم / ہٹنے والی قسم

خصوصیات: ہر انفرادی سرکٹ کو ایک علیحدہ، آزاد دراز یونٹ کے اندر رکھا جاتا ہے۔

ایپلی کیشنز: دیکھ بھال کے لئے انتہائی آسان. اگر کوئی مخصوص سرکٹ ناکام ہو جاتا ہے تو، متعلقہ دراز کو آسانی سے نکالا جا سکتا ہے اور اسے نئے سرکٹ سے تبدیل کیا جا سکتا ہے، بغیر بجلی کی مین سپلائی منقطع کرنے کی ضرورت ہے۔

نمائندہ ماڈلز: GCK، GCS، اور MNS قسم کی ایڈوانسڈ پاور ڈسٹری بیوشن کیبنٹ۔

فرش پر کھڑے بمقابلہ دیوار پر لگے ڈسٹری بیوشن بکس: کیا فرق ہے؟

مصنوعات کے انتخاب اور ترتیب کی سفارشات

آپ کی مخصوص پروجیکٹ کی ضروریات کی بنیاد پر، پری سیلز مرحلے کے دوران،شینگمنگآپ کے لیے موزوں ترین ترتیب تجویز کرے گا۔ عام طور پر، درخواست کے منظرنامے جن کی ہم کثرت سے حمایت کرتے ہیں، ذیل میں درج ہیں، اس کے ساتھ متعلقہ ترتیب کی سفارشات بھی شامل ہیں۔

1. صنعتی مین پاور ڈسٹری بیوشن

تجویز کردہ ترتیب:

کابینہ کے طول و عرض: 1800–2200mm (H) × 600–1000mm (W) × 600–1000mm (D)

مواد: کولڈ رولڈ اسٹیل شیٹ (≥1.5 ملی میٹر)

تحفظ کی درجہ بندی: IP30/IP40

ساخت: سنگل کابینہ یا جوڑے ہوئے الماریاں (ماڈیولر/تقسیم)

داخلہ: ACB/MCCB + بس بار سسٹم کی تنصیب کے لیے ڈیزائن کیا گیا ہے۔

2. ہائی کرنٹ / مین انکمنگ لائن سسٹم

تجویز کردہ ترتیب:

چوڑائی: ≥800mm

گہرائی: ≥800mm

ساخت: ڈبل ڈور یا ملٹی ڈور ڈیزائن

اندرونی جگہ: اعلی موجودہ تانبے کی بس بار کی حمایت کرتا ہے؛ اوپر یا نیچے کیبل کے اندراج کے لیے مخصوص جگہ شامل ہے۔

3. آٹومیشن کنٹرول / PLC کنٹرول کابینہ

تجویز کردہ ترتیب:

طول و عرض: 1600–2000mm (H)

مواد: پاؤڈر لیپت سٹیل شیٹ / سٹینلیس سٹیل

تحفظ کی درجہ بندی: IP40/IP54

اندرونی: ماؤنٹنگ پلیٹ + DIN ریل

4. آؤٹ ڈور ایپلی کیشنز

تجویز کردہ ترتیب:

تحفظ کی درجہ بندی: IP54/IP65

مواد: سٹینلیس سٹیل (304/316) یا آؤٹ ڈور گریڈ پاؤڈر لیپت سٹیل

خصوصیات: رین پروف چھتری + سیلنگ سٹرپس + اینٹی کنڈینسیشن ڈیزائن

5. انتہائی corrosive ماحول

تجویز کردہ ترتیب:

مواد: 304/316 سٹینلیس سٹیل

تحفظ کی درجہ بندی: IP55+

سطح کا علاج: اینٹی سنکنرن کوٹنگ

فرش پر کھڑے پاور ڈسٹری بیوشن کیبنٹ انکلوژر پر معمول کی دیکھ بھال کیسے کریں؟

1. صفائی اور دھول ہٹانا

کابینہ کے اندر سے جمع دھول کو ہٹانے کے لیے خشک غیر بنے ہوئے کپڑے اور ویکیوم کلینر کا استعمال کریں۔ گیلے کپڑوں کا استعمال یا کمپریسڈ ہوا کے براہ راست دھماکے سختی سے منع ہے۔

بس بارز، انسولیٹر، سرکٹ بریکر آرک چیٹس اور وینٹیلیشن چینلز کی صفائی پر خاص توجہ دیں۔

2. بجلی کے کنکشن کو سخت کرنا

ڈھیلے پن کے لیے تمام بولڈ کنکشن پوائنٹس کا معائنہ کریں۔ ٹارک رینچ کو مخصوص ٹارک ویلیوز پر دوبارہ سخت کرنے کے لیے استعمال کریں۔

اگر آکسیڈیشن یا آرکنگ نقصان کے آثار پائے جاتے ہیں، تو ٹرمینلز کو پالش یا تبدیل کرنا ضروری ہے۔

3. اجزاء کی فنکشنل ٹیسٹنگ

سرکٹ بریکرز: تصدیق کریں کہ دستی کھولنے اور بند کرنے کی کارروائیاں ہموار ہیں اور یہ کہ ٹرپنگ میکانزم ریسپانسیو ہے۔

رابطہ کار/ریلے: پہننے کے لیے رابطوں کی حالت کا معائنہ کریں اور تصدیق کریں کہ کنڈلی کی مزاحمت معمول کی حد کے اندر ہے۔

Capacitors: اہلیت کے انحطاط، ابھار، یا الیکٹرولائٹ کے رساو کی علامات کی جانچ کریں۔

SPDs (Surge Protection Devices): اس بات کی تصدیق کریں کہ اسٹیٹس انڈیکیٹر ونڈو سبز ہے اور یہ کہ انحطاط کے اشارے کو متحرک نہیں کیا گیا ہے۔

4. موصلیت کی کارکردگی کی جانچ

درج ذیل کی پیمائش اور تصدیق کے لیے 500V یا 1000V megohmmeter استعمال کریں:

فیز ٹو فیز موصلیت مزاحمت: ≥ 1 MΩ؛

فیز ٹو گراؤنڈ موصلیت مزاحمت: ≥ 1 MΩ؛

اگر ناپی گئی قدریں ان معیارات سے نیچے آتی ہیں تو، نمی کے داخل ہونے یا آلودگی جیسی ممکنہ وجوہات کی تفتیش کریں۔

5. مکینیکل ساخت کی بحالی

دراز کی قسم کی اکائیوں کے گائیڈ ریلوں اور انٹر لاکنگ میکانزم کا معائنہ کریں تاکہ یہ یقینی بنایا جا سکے کہ وہ چپک رہے ہیں یا پابند نہیں ہیں۔ خاص طور پر برقی آلات کے لیے تیار کردہ چکنائی کا استعمال کرتے ہوئے حرکت پذیر حصوں کو چکنا کریں۔

وقتا فوقتا "پانچ روک تھام" (انٹرلاکنگ) حفاظتی میکانزم کی فعالیت کی تصدیق کریں۔

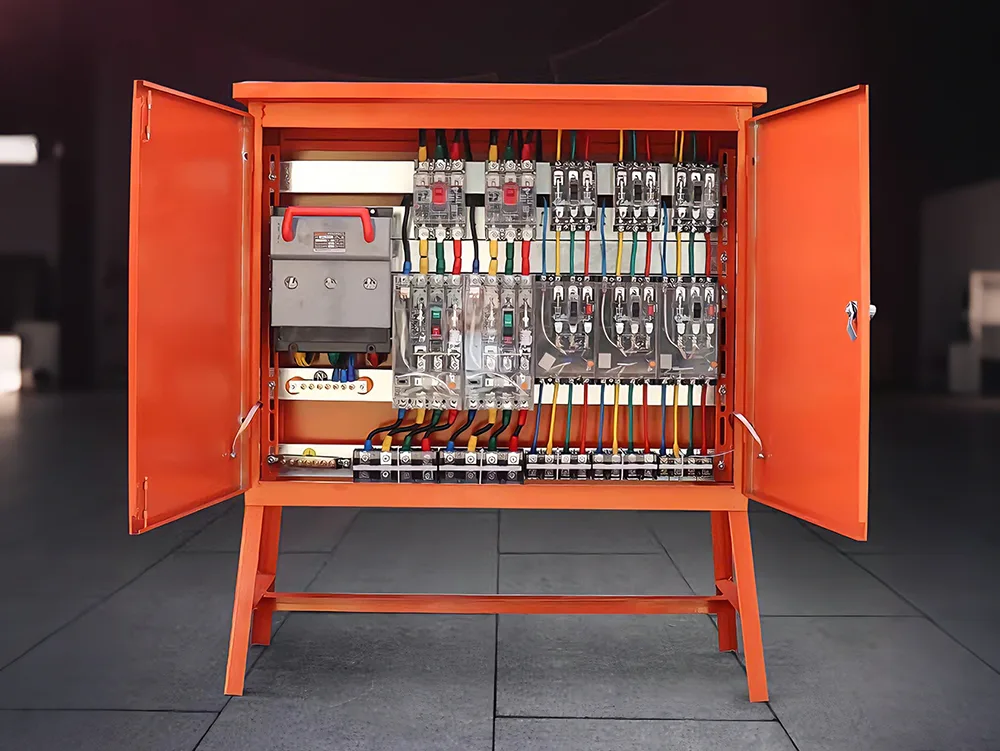

اب بھی ہائی اور لو وولٹیج سوئچ گیئر کے قابل اعتماد مینوفیکچرر اور سپلائر کی تلاش ہے؟ منتخب کریں۔شینگمنگ الیکٹرکچین سے. ہم پیشہ ورانہ مصنوعات اور خدمات فراہم کرتے ہیں، مختلف غیر معیاری حسب ضرورت درخواستوں کی حمایت کرتے ہیں، اور آپ کی مخصوص پروجیکٹ کی ضروریات کے لیے موزوں حل پیش کرتے ہیں۔

مصنوعات کے زمرے

1. ہائی وولٹیج سوئچ گیئر

اس زمرے میں 3 kV سے 35 kV اور اس سے اوپر کے وولٹیج والے آلات شامل ہیں۔ اس کا بنیادی کام برقی توانائی حاصل کرنا اور تقسیم کرنا ہے۔ مزید برآں، پاور لائن میں خرابی کی صورت میں، یہ ہزاروں ایمپیئرز تک پہنچنے والے شارٹ سرکٹ کرنٹ کو تیزی سے روکنے کے لیے ریلے پروٹیکشن ڈیوائسز کے ساتھ مل کر کام کرتا ہے۔

کلیدی اجزاء:

ہائی وولٹیج سرکٹ بریکرز (ویکیوم یا SF6 قسم): بنیادی آرک بجھانے والے عناصر کے طور پر کام کرنا۔

منقطع کرنے والے (سوئچز کو الگ کرنا): دیکھ بھال کے دوران حفاظت کو یقینی بنانے کے لیے ظاہری جسمانی ہوا کا فرق فراہم کرنا۔

کرنٹ/وولٹیج ٹرانسفارمرز: آلات اور پیمائش کے مقاصد کے لیے ہائی وولٹیج سگنلز کو کم وولٹیج سگنلز میں تبدیل کرنا۔

عام ماڈلز: KYN28 (دھاتی سے ملبوس نکالنے کے قابل قسم)، XGN (فکسڈ قسم کی انگوٹھی کا مرکزی یونٹ)۔

2. کم وولٹیج سوئچ گیئر

اس زمرے میں 1000 V یا اس سے کم درجہ بندی والے وولٹیج والے آلات شامل ہیں۔ اس کا بنیادی کام پاور سسٹم کے اندر آخری مرحلے کی تقسیم کا انتظام کرنا ہے۔ یہ مختلف منزلوں، پیداواری لائنوں، یا بجلی سے چلنے والے آلات میں برقی توانائی کو تقسیم کرتا ہے۔

کلیدی اجزاء:

ایئر سرکٹ بریکرز (ACBs): اہم آنے والی لائنوں یا زیادہ صلاحیت والی آؤٹ گوئنگ لائنوں کے لیے استعمال کیا جاتا ہے۔

مولڈڈ کیس سرکٹ بریکرز (MCCBs): برانچ سرکٹس کے تحفظ کے لیے استعمال کیا جاتا ہے۔

Capacitor Compensation Cabinets: سسٹم کے پاور فیکٹر کو بہتر بنانے اور بجلی کے اخراجات کو کم کرنے کے لیے استعمال کیا جاتا ہے۔

عام ماڈل:جی جی ڈی (مقررہ قسم), GCK/GCS/MNS (واپس لینے کے قابل/دراز کی قسم)۔

ہائی وولٹیج اور کم وولٹیج سیریز: ایک موازنہ

درخواست کے منظرنامے۔

ہمارا ہائی اور لو وولٹیج سوئچ گیئر وسیع پیمانے پر ایپلی کیشن تلاش کرتا ہے اور اکثر مختلف افعال کو پورا کرنے کے لیے ایک ہی ترتیب میں بیک وقت تعینات کیا جا سکتا ہے۔ آپ اپنی مخصوص ضروریات کے مطابق مکمل حل کو اپنی مرضی کے مطابق بنا سکتے ہیں۔

عام فالٹس اور ٹربل شوٹنگ کے حل

شانگنگ ایک پیشہ ور صنعت کار ہے جو فروخت کے بعد تکنیکی معاونت کی جامع خدمات فراہم کرتا ہے۔ مزید برآں، ہماری مصنوعات کی ترسیل کے ساتھ، ہم معائنہ دستاویزات کے ساتھ ساتھ آپریشن اور دیکھ بھال کے رہنما خطوط کا ایک مکمل سیٹ فراہم کرتے ہیں۔ ہم نے آپ کے حوالہ کے لیے ذیل میں عام مسائل کی ایک فہرست مرتب کی ہے۔

1. ہائی وولٹیج سوئچ گیئر کے ساتھ عام مسائل

علامت 1: جزوی خارج ہونے والے مادہ اور ہسنے کی آوازیں۔

وجوہات: موصلیت کے اجزاء میں نمی کا داخل ہونا۔ سطح پر دھول جمع ہونا جس کی وجہ سے رینگنا خارج ہوتا ہے۔ یا بس بار کنکشن پوائنٹس پر burrs کی وجہ سے کورونا ڈسچارج۔

حل:

1. ماحولیاتی کنٹرول: تصدیق کریں کہ کیبنٹ کے اندر ہیٹنگ اور ڈیہومیڈیفیکیشن یونٹ صحیح طریقے سے کام کر رہے ہیں۔

2. ڈی انرجائزڈ کلیننگ: اینہائیڈروس الکحل کا استعمال کرتے ہوئے انسولیٹروں اور جھاڑیوں کو صاف کریں۔

3. الٹراسونک کا پتہ لگانا: خارج ہونے والے ماخذ کے صحیح مقام کی نشاندہی کرنے کے لیے آپریشن کے دوران جزوی ڈسچارج ڈیٹیکٹر کا استعمال کریں۔

علامت 2: ہائی وولٹیج سرکٹ بریکر بند یا کھلنے میں ناکام ہو جاتا ہے۔

وجوہات: نقصان پہنچانے والی توانائی ذخیرہ کرنے والی موٹر؛ جلے ہوئے کنٹرول سرکٹ (کوئلز کو بند کرنا/کھولنا)؛ یا خشک ہونے والے چکنا کرنے والے مادے کی وجہ سے مکینیکل ربط کا دورہ۔

حل:

ثانوی سرکٹ کا معائنہ: بند ہونے اور کھولنے والے کنڈلیوں کی مزاحمت کی پیمائش کریں، اور اس بات کو یقینی بنائیں کہ معاون بجلی کی فراہمی کا وولٹیج معمول کی حد کے اندر ہے۔

مکینیکل چکنا: مکینیکل ٹرانسمیشن کے اجزاء پر خصوصی کم درجہ حرارت والے چکنا کرنے والے مادے کو دوبارہ لگائیں۔

2. کم وولٹیج سوئچ گیئر کے ساتھ عام مسائل

علامت 1: ایئر سرکٹ بریکرز (ACBs) میں درجہ حرارت میں غیر معمولی اضافہ

وجوہات: بنیادی پلگ ان رابطوں میں ناکافی رابطہ دباؤ یا آکسیکرن؛ ڈھیلے بس بار بولٹ۔

حل:

درجہ حرارت کی نگرانی: رابطوں اور کنکشن پوائنٹس کو اسکین کرنے کے لیے ایک اورکت تھرمل امیجر کا استعمال کریں۔

رابطہ کی دیکھ بھال: سسٹم کو ڈی اینرجائز کریں، ACB کو واپس لیں، رابطوں پر کسی بھی آکسیڈیشن تہوں کو صاف کریں، اور برقی رابطہ کی چکنائی لگائیں۔

علامت 2: ری ایکٹیو پاور کمپنسیشن کیبینٹ میں ابھرے ہوئے یا پھٹے ہوئے کپیسیٹرز

وجوہات: نظام کے اندر ضرورت سے زیادہ ہارمونک مواد؛ یا کیپسیٹرز کے بار بار سوئچنگ آپریشنز کی وجہ سے زیادہ گرم ہونا۔

حل:

کپیسیٹر کی تبدیلی: الیکٹرولائٹ کے رساو کو روکنے کے لیے کسی بھی بلجنگ کیپسیٹرز کو فوری طور پر تبدیل کریں، جو شارٹ سرکٹ کا باعث بن سکتا ہے۔

سیریز ری ایکٹرز کی تنصیب: ہارمونکس کو دبانے کے لیے کمپنسیشن سرکٹ کے اندر سیریز کے ری ایکٹر لگائیں۔

3. عمومی خرابیاں

علامت: گاڑھا ہونا — کابینہ کی اندرونی دیواروں پر بننے والے پانی کی بوندوں اور موصلیت کے اجزاء کی سطحوں پر نظر آنے والے فلیش اوور کے نشانات کی خصوصیت۔

حل:

سگ ماہی: کیبل خندق سے نمی کے داخلے کو روکنے کے لیے کیبنٹ کے نچلے حصے میں کیبل کے اندراج کے سوراخوں کو فائر ریٹارڈنٹ پوٹی کا استعمال کرتے ہوئے مکمل طور پر سیل کیا جانا چاہیے۔

ذہین اپ گریڈ: روایتی حرارتی پینلز کو تبدیل کرنے کے لیے کنڈینسیشن ڈیہومیڈیفائر کے ساتھ جوڑا بنا ہوا درجہ حرارت اور نمی کی نگرانی کا خودکار نظام انسٹال کریں۔
