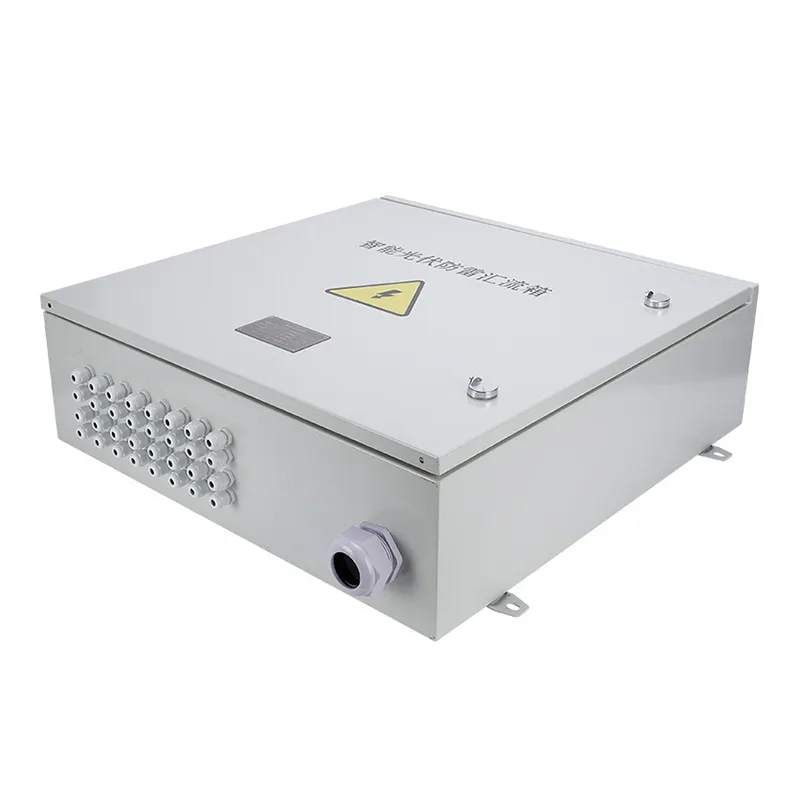

فوٹو وولٹک کمبینر باکس

شینگمنگ چین کا ایک اعلیٰ معیار کا فوٹوولٹک کمبینر باکس بنانے والا ہے۔ ہمارے پاس 5 سے زیادہ پروڈکشن لائنوں کے ساتھ ہماری اپنی فیکٹری ہے، اور معیاری تفصیلات کی مصنوعات تیزی سے ترسیل کے ساتھ خریداری کے لیے آسانی سے دستیاب ہیں۔ حسب ضرورت بھی ہماری طاقت ہے۔ براہ کرم حل پر بات کرنے اور مفت اقتباس حاصل کرنے کے لیے ہم سے رابطہ کریں۔

فوٹو وولٹک کمبینر بکس کی ضرورت کیوں ہے؟

ایک درمیانے سے بڑے پیمانے پر فوٹو وولٹک پاور پلانٹ میں، عام طور پر سینکڑوں یا اس سے بھی ہزاروں سولر پینل ہوتے ہیں۔ اگر ہر پینل کو براہ راست انورٹر سے وائرڈ کیا جاتا تو یہ بہت سی پریشانیوں کا باعث بنتا۔ سب سے پہلے، وائرنگ گندا ہو جائے گا، تعمیراتی مشکلات میں بہت زیادہ اضافہ ہو گا، اور بڑی مقدار میں DC کیبل کا استعمال لاگت میں نمایاں اضافہ کرے گا۔

اس کے ساتھ ہی، نقصانات میں اضافہ ہوگا، اور طویل فاصلے پر چھوٹے کرنٹ کی ترسیل کے نتیجے میں وولٹیج میں نمایاں کمی واقع ہوگی۔ بعد میں، دیکھ بھال بھی ایک چیلنجنگ مسئلہ بن جائے گی، کیونکہ ناقص تاروں کو تیزی سے تلاش کرنا مشکل ہوگا۔

یہ وہ جگہ ہے جہاں کمبینر بکس آتے ہیں، ان مسائل کو حل کرتے ہیں۔ وہ نقل و حمل کے مرکز کی طرح کام کرتے ہیں، چھوٹی ندیوں کو ایک متحد پیداوار میں تبدیل کرتے ہیں۔

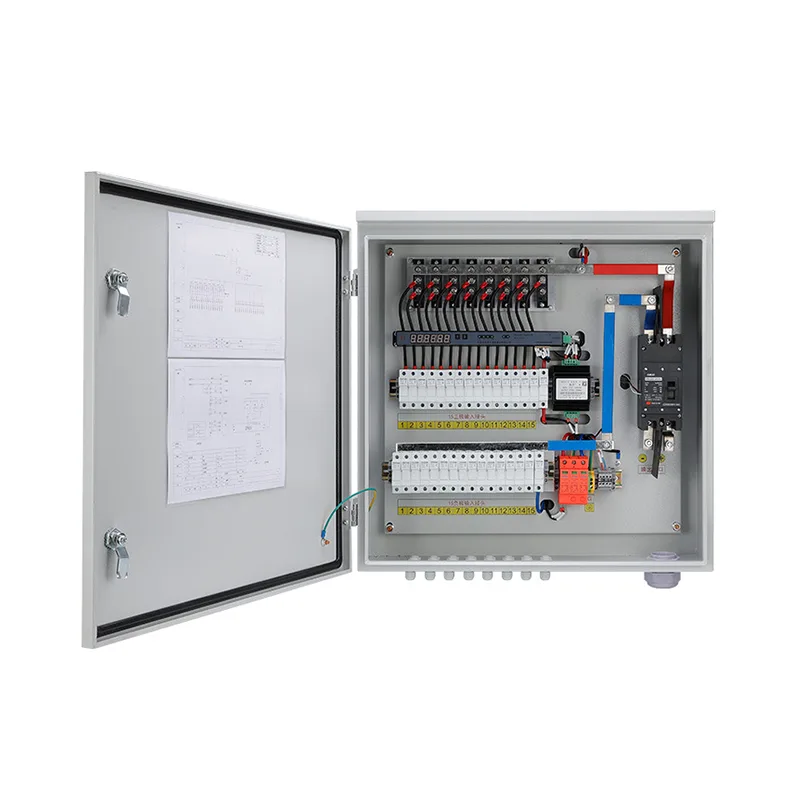

ماڈیول کمپوزیشن

بنیادی افعال

موجودہ مجموعہ: فوٹو وولٹک کمبینر باکس مرکزی طور پر متعدد فوٹو وولٹک ماڈیولز سے DC کرنٹ کو آؤٹ پٹ کرتا ہے، جس سے DC کیبلز کی تعداد کم ہوتی ہے اور نظام کی پیچیدگی اور لاگت کم ہوتی ہے۔

سسٹم پروٹیکشن: کمبائنر باکس اوور کرنٹ، شارٹ سرکٹ، ریورس کنکشن، اور ہر سٹرنگ اور کل آؤٹ پٹ کے لیے سرج پروٹیکشن فراہم کرتا ہے، جس سے خرابی میں اضافہ ہوتا ہے۔

حفاظتی تنہائی: ایک DC منقطع سوئچ دیکھ بھال یا خرابیوں کے دوران تیزی سے منقطع ہونے کے قابل بناتا ہے، آپریشنل حفاظت کو بہتر بناتا ہے۔

آپریشن مانیٹرنگ: اگر ایک ذہین ماڈل منتخب کیا جاتا ہے تو، سٹرنگ کرنٹ، وولٹیج، درجہ حرارت، اور بجلی سے بچاؤ کی صورتحال کی اصل وقتی نگرانی ممکن ہے، غلطی کی جگہ اور کارکردگی کے تجزیے میں سہولت فراہم کرنا۔

اہم اقسام

مختلف قسم کے فوٹو وولٹک (PV) کمبینر بکس انسٹالیشن کے مقام، وولٹیج کی سطح، اور سسٹم کے اندر ذہانت کی سطح کے لحاظ سے مختلف ہوتے ہیں، مختلف ایپلیکیشن کے منظرناموں کے مطابق۔

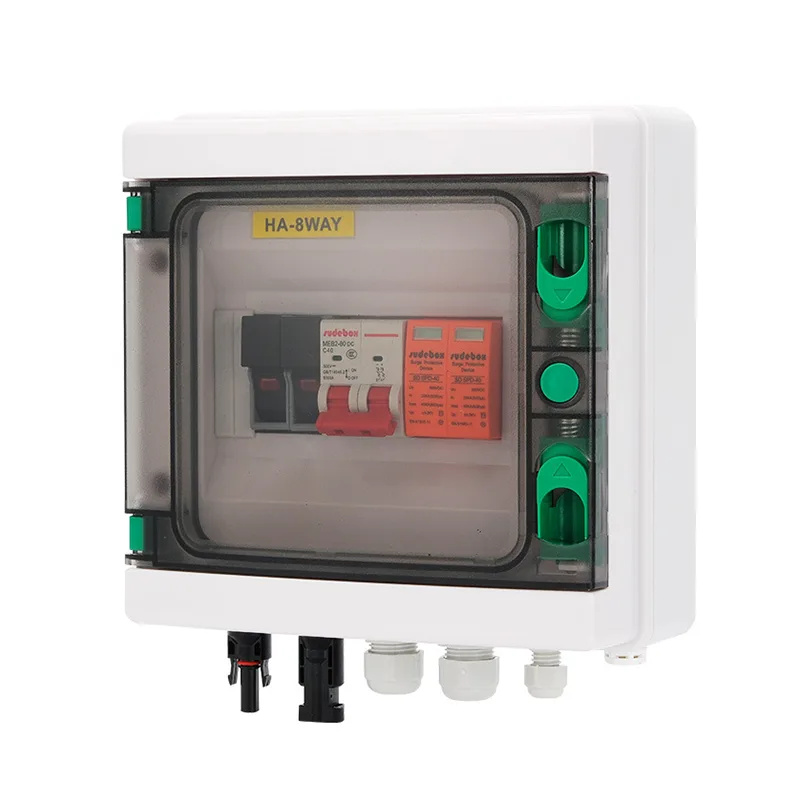

1. ڈی سی کمبینر باکس

پی وی پاور پلانٹس میں سب سے زیادہ عام، پی وی ماڈیولز اور ڈی سی انورٹر کے درمیان نصب۔

فنکشن: متعدد PV سٹرنگز سے DC پاور کو جوڑتا ہے اور اسے ایک سنٹرلائزڈ انورٹر میں آؤٹ پٹ کرتا ہے۔

کور کنفیگریشن: ڈی سی فیوز، ڈی سی سرکٹ بریکرز، اور ایس پی ڈیز پر مشتمل ہے۔

قابل اطلاق منظرنامے: بڑے پیمانے پر زمین پر نصب پاور پلانٹس، مرکزی PV نظام۔

2. AC کمبینر باکس

بنیادی طور پر سٹرنگ انورٹرز استعمال کرنے والے سسٹمز میں استعمال ہوتا ہے۔ یہ انورٹر کے AC آؤٹ پٹ سائیڈ اور سٹیپ اپ ٹرانسفارمر کے درمیان نصب ہے۔

فنکشن: متعدد سٹرنگ انورٹرز سے AC پاور آؤٹ پٹ کو یکجا کرتا ہے۔

کور کنفیگریشن: AC سرکٹ بریکر، AC سرج پروٹیکٹر، منقطع سوئچ؛ کچھ میں انرجی میٹر بھی شامل ہو سکتا ہے۔

قابل اطلاق منظرنامے: تجارتی اور صنعتی چھت PV، تقسیم شدہ انورٹرز کا استعمال کرتے ہوئے زمین پر نصب پاور پلانٹس۔

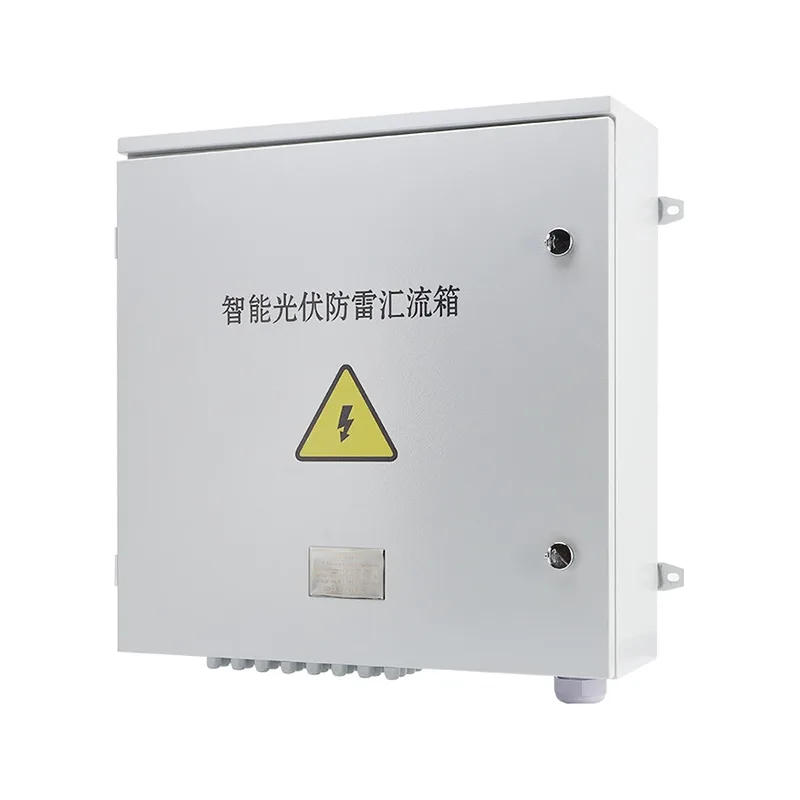

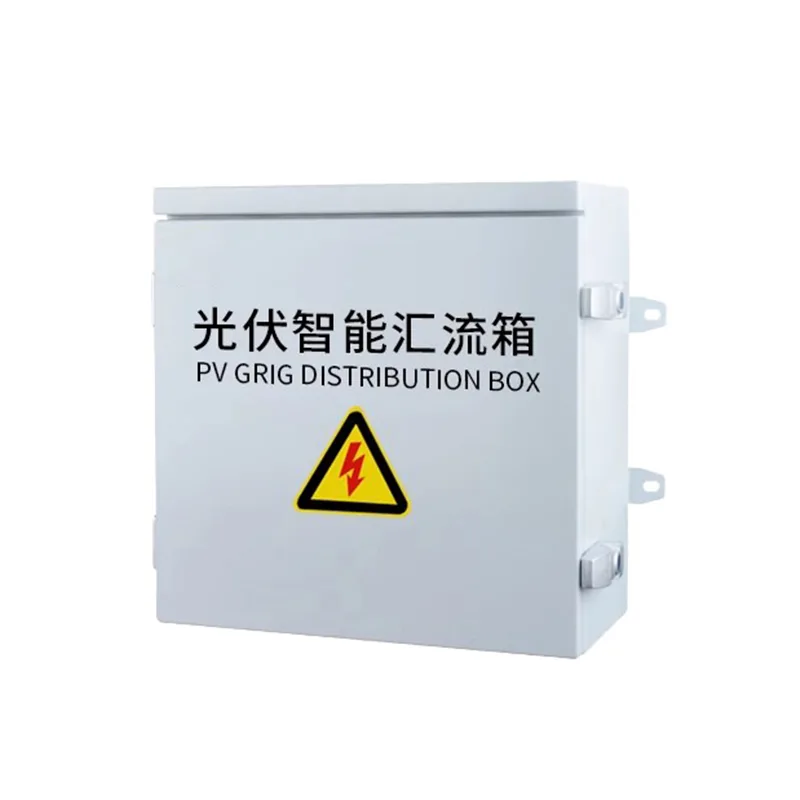

3. ذہین Combiner باکس

اس قسم کا باکس بنیادی کمبینر باکس میں ایک مانیٹرنگ ماڈیول کا اضافہ کرتا ہے اور فی الحال درمیانے سے بڑے سائز کے پاور پلانٹس کے لیے مرکزی دھارے کا انتخاب ہے۔

افعال: کرنٹ کو ملانے کے علاوہ، یہ ہر آنے والی لائن کے کرنٹ، کل وولٹیج، اندرونی درجہ حرارت، اور سرج محافظ کی حیثیت کو حقیقی وقت میں مانیٹر کر سکتا ہے۔

تکنیکی فوائد: ڈیٹا اپ لوڈ کے ذریعے، دیکھ بھال کرنے والے اہلکار دور سے اس بات کا تعین کر سکتے ہیں کہ کون سے شمسی پینل سایہ دار ہیں یا خراب ہیں، جس سے عین مطابق دیکھ بھال ممکن ہو سکتی ہے۔

وارنٹی اور بعد از فروخت سروس

شینگمنگ فیکٹری کوالٹی اشورینس فراہم کرتی ہے، خاص طور پر اپنی مرضی کے مطابق مصنوعات کے لیے 1 سال کی وارنٹی اور معیاری مصنوعات کے لیے 2 سال کی وارنٹی۔ وارنٹی میں کابینہ کے مواد کے نقائص، اجزاء کی خرابی (عام استعمال کے تحت) اور مینوفیکچرنگ کے عمل کے مسائل شامل ہیں۔ غلط تنصیب، غلط استعمال، قدرتی آفات، یا غیر مجاز ترمیم کی وجہ سے ہونے والے نقصان کا احاطہ نہیں کیا گیا ہے۔

فروخت کے بعد کے مسائل کی صورت میں، ہم ان کو درج ذیل عمل کے مطابق ہینڈل کریں گے: مسئلہ کی اطلاع دیں (خرابی کی تصاویر/ویڈیوز فراہم کریں اور آرڈر نمبر) → تکنیکی ٹیم 4 گھنٹے کے اندر جواب دیتی ہے → ریموٹ تشخیص (پیرامیٹر کو ایڈجسٹ کرنے یا چھوٹے پرزوں کو تبدیل کرنے کے بارے میں مفت رہنمائی؛ وارنٹی مدت کے اندر مفت متبادل پرزہ جات کو حل نہیں کیا جا سکتا ہے، اگر انجن کے لیے مسئلہ → حل کیا جائے گا) ہینڈلنگ یا پروڈکٹ کو مرمت/تبدیلی کے لیے واپس کر دیا جائے گا (وارنٹی مدت کے اندر لاگت ہماری طرف سے برداشت کی جائے گی)؛ ہنگامی حالات میں، کسٹمر کے نقصانات کو کم کرنے کے لیے پہلے متبادل مصنوعات فراہم کی جا سکتی ہیں۔
