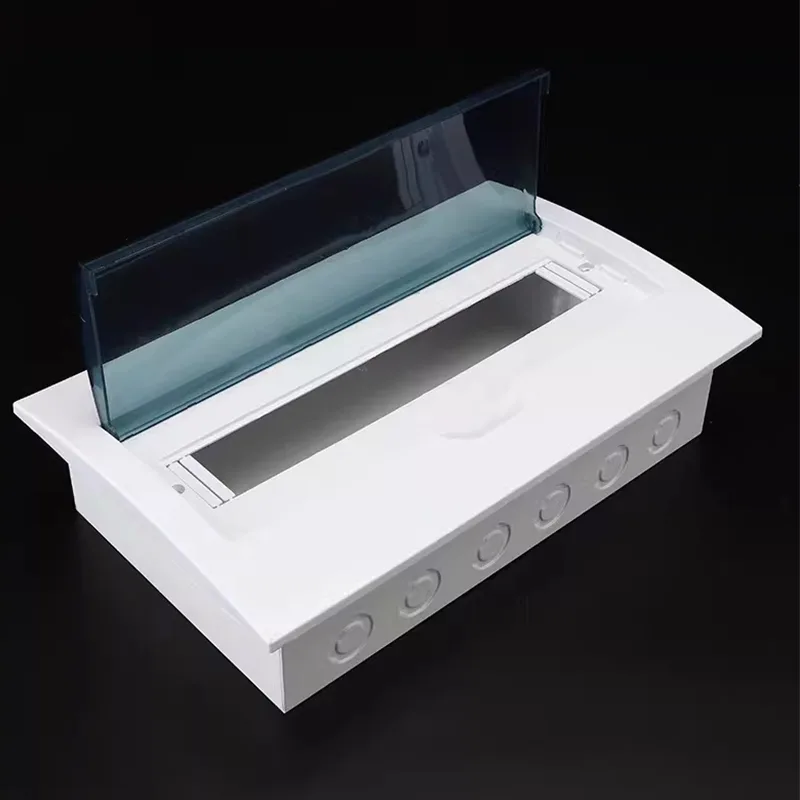

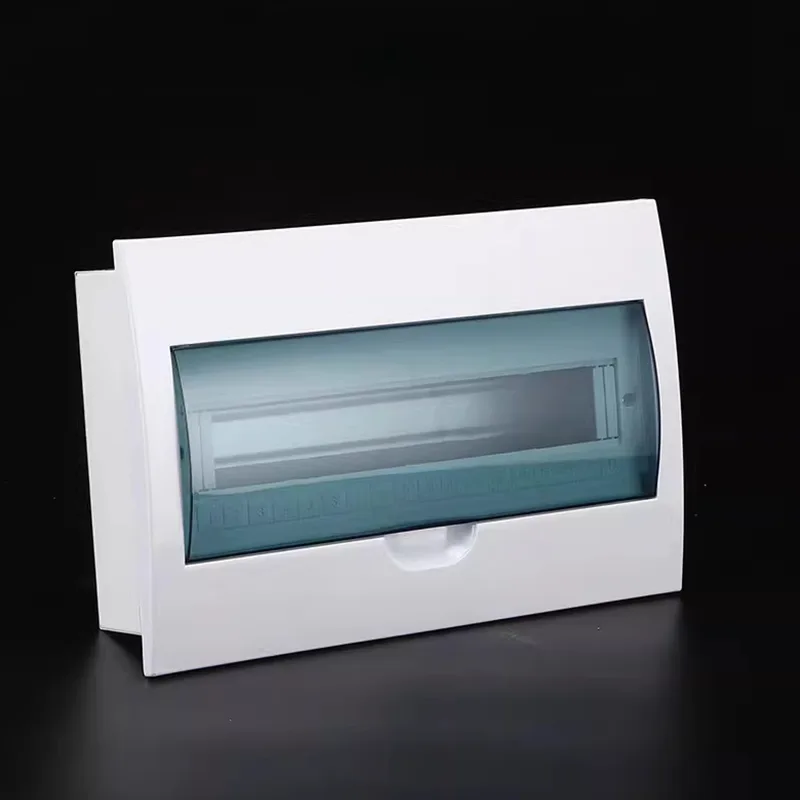

کومپیکٹ ملٹی سرکٹ ڈسٹری بیوشن باکس انکلوژر

شانگمنگ کمپیکٹ ملٹی سرکٹ ڈسٹری بیوشن باکس انکلوژرز کا ایک پیشہ ور صنعت کار ہے، جو فیکٹری سے براہ راست فروخت کی پیشکش کرتا ہے اور اپنی مرضی کے مطابق حل اور فروخت کے بعد جامع سروس فراہم کرتا ہے۔ یہ پروڈکٹ محدود تنصیب کی جگہ والے ماحول کے لیے موزوں ہے، جس میں ایک کمپیکٹ سائز اور اعلی کثافت والے اندرونی سرکٹ لے آؤٹ، محدود علاقوں میں محفوظ ملٹی سرکٹ پاور ڈسٹری بیوشن کو فعال کرنے اور متعدد بیرونی سنگل سرکٹ بکس کی ضرورت کو ختم کرنے کے لیے موزوں ہے۔

بنیادی فوائد

اگر آپ اپنے پروجیکٹ کے لیے چھوٹے، ماڈیولر، اور ذہین پاور ڈسٹری بیوشن چاہتے ہیں، تو کمپیکٹ ملٹی سرکٹ ڈسٹری بیوشن بکس روایتی سنگل سرکٹ بکس یا بڑی ڈسٹری بیوشن کیبنٹ سے زیادہ موزوں ہیں۔

1. خلائی بچت

کومپیکٹ ڈسٹری بیوشن بکس میں ایک پتلا ڈیزائن ہوتا ہے، جس کی معیاری گہرائی صرف 70-100 ملی میٹر ہوتی ہے، ہلکے وزن والے پارٹیشنز، فرنیچر کے بیک پینلز، آلات کے مکانات، یا تنگ برقی شافٹ میں آسانی سے سرایت کرتے ہیں، کم سے کم جگہ پر قبضہ کرتے ہیں۔

محدود جگہوں کے اندر، اعلی سرکٹ کثافت، 8-24 چھوٹے سرکٹ بریکرز کو یکجا کرتے ہوئے، متعدد سنگل سرکٹ بکسوں کو تقسیم کرنے کے مقابلے میں تنصیب کی جگہ کا 60% سے زیادہ بچاتا ہے۔

اگر ضرورت ہو تو، ہم متوازی توسیع کو سپورٹ کرنے والی کنفیگریشنز کو اپنی مرضی کے مطابق بنا سکتے ہیں، جس سے افقی امتزاج کو بڑی صلاحیت کی تقسیم کے یونٹس بنانے کی اجازت مل سکتی ہے۔

2. حفاظت

شینگمنگ کے ڈسٹری بیوشن باکس انکلوژرز اعلی معیار کی دھات سے بنے ہیں، جس میں جستی سٹیل یا 304 سٹینلیس سٹیل کے اختیارات ہیں، جو آگ کے پھیلاؤ کو مؤثر طریقے سے دباتے ہیں۔

ہر سرکٹ آزاد اوورلوڈ اور شارٹ سرکٹ تحفظ سے لیس ہے، درست غلطی کی تنہائی کو یقینی بناتا ہے۔

وسیع آئی پی پروٹیکشن ریٹنگ کوریج:

اندرونی استعمال: IP20–IP40، انگلی کے رابطے اور ٹھوس غیر ملکی اشیاء سے حفاظت کرتا ہے۔

بیرونی یا مرطوب ماحول کا استعمال: IP54 میٹل ہاؤسنگ، ڈسٹ پروف اور سپلیش پروف، باتھ رومز، بالکونیوں، آؤٹ ڈور آلات کے بکس وغیرہ کے لیے موزوں۔

3. آسان تنصیب اور دیکھ بھال

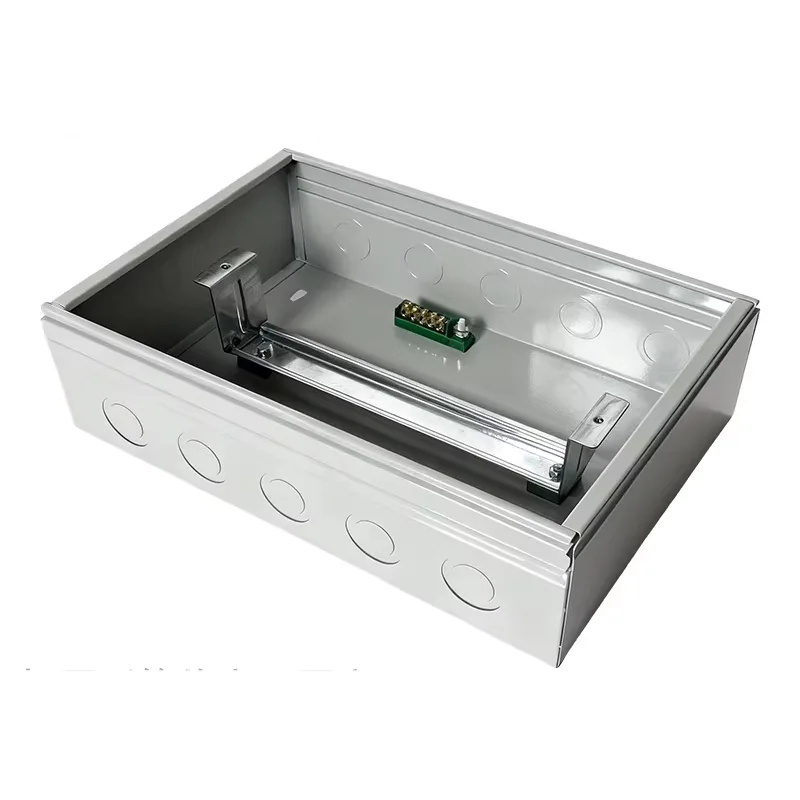

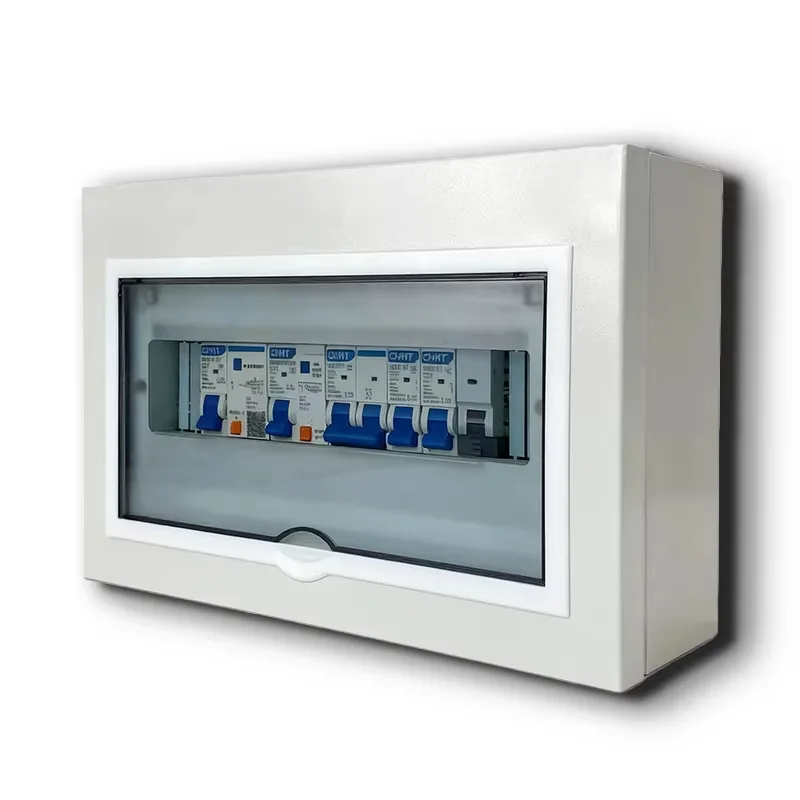

کومپیکٹ ملٹی سرکٹ ڈسٹری بیوشن باکس انکلوژر معیاری DIN ریلوں کے ساتھ پہلے سے نصب ہے۔ ہم مین اسٹریم برانڈ سرکٹ بریکرز (شنائیڈر الیکٹرک، اے بی بی، وغیرہ) کو براہ راست نصب کرنے کے لیے استعمال کرتے ہیں، ڈرلنگ یا پیچ کی ضرورت کو ختم کرتے ہیں۔

Φ20/25mm ناک آؤٹ ہولز اوپر، نیچے، اور پیچھے کی طرف کثیر جہتی کیبل کے داخلے اور باہر نکلنے کے لیے فراہم کیے گئے ہیں، مختلف وائرنگ کے راستوں کو ایڈجسٹ کرتے ہوئے۔

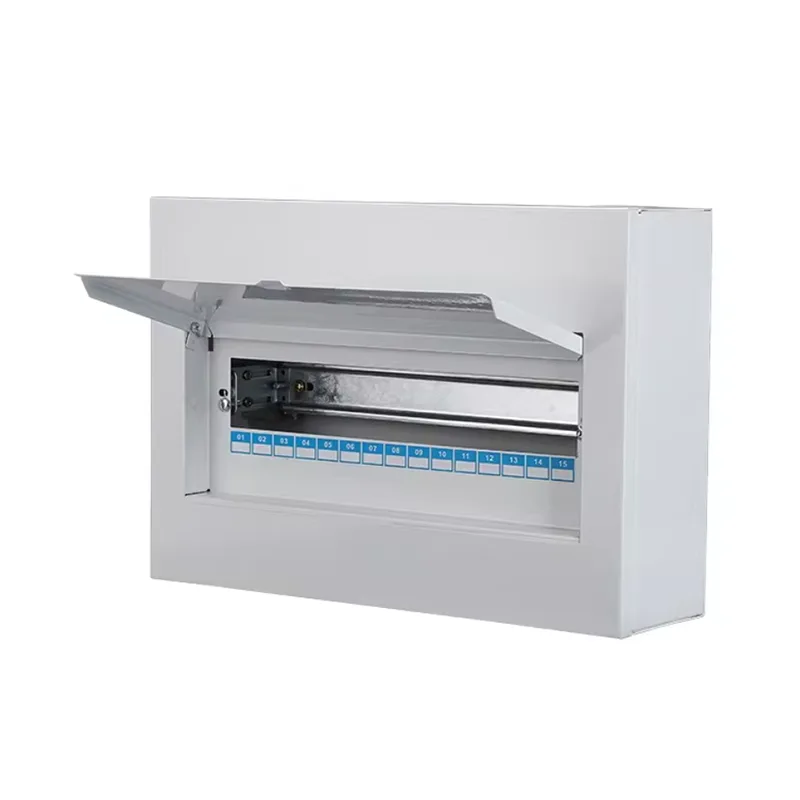

دروازہ اسنیپ آن یا ہنگڈ ڈیزائن کا استعمال کرتا ہے، جو ایک ہاتھ سے کھولنے کی اجازت دیتا ہے۔ سرکٹ لیبلنگ ایریاز دروازے یا پینل کے اندر فراہم کیے جاتے ہیں، جو پرنٹ شدہ یا ہاتھ سے لکھی ہوئی تشریحات کو سپورٹ کرتے ہیں۔

4. مکمل حسب ضرورت دستیاب ہے۔

دستیاب مواد: آئرن، جستی شیٹ، 201 سٹینلیس سٹیل، 304 سٹینلیس سٹیل۔

غیر معیاری سائز سپورٹ: ہم چوڑائی، اونچائی اور گہرائی کی مکمل تخصیص پیش کرتے ہیں تاکہ خصوصی آلات کے سوراخوں یا عمارت کی دیوار کی موٹائی سے مماثل ہو۔

فنکشنل ماڈیولز: سرج پروٹیکٹرز، سمارٹ میٹرز، ریموٹ کنٹرول ماڈیولز، یو ایس بی ساکٹ وغیرہ کے ساتھ پہلے سے انسٹال کیے جا سکتے ہیں۔

ظاہری شکل کی تخصیص: RAL کلر اسپرے، برشڈ سٹینلیس سٹیل فنش، اور لوگو سلکس اسکرین پرنٹنگ کو سپورٹ کرتا ہے، جو اعلیٰ درجے کے اندرونی ڈیزائن کے انداز میں ضم ہوتا ہے۔

سرکٹس کی مطلوبہ تعداد کا تعین کیسے کریں؟

انتخاب کے عمل کے دوران آپ کو اس سوال کا سامنا کرنا پڑ سکتا ہے۔ Shangming ابتدائی تشخیص کے لیے تین قدمی طریقہ فراہم کرتا ہے۔

1. فنکشنل ایریا کے لحاظ سے سرکٹس کو تقسیم کریں۔

یہ سب سے بنیادی شماریاتی طریقہ ہے۔ ایک معیاری جدید ترتیب عام طور پر ہائی پاور ڈیوائسز کو عام برقی سرکٹس سے الگ کرنے کی تجویز کرتی ہے:

● لائٹنگ سرکٹس: کم از کم 1-2 سرکٹس کی سفارش کی جاتی ہے، جس کو علاقے کے لحاظ سے کنٹرول کیا جاتا ہے تاکہ ایک علاقے میں شارٹ سرکٹ سے بچا جا سکے جس کی وجہ سے پورے گھر میں اندھیرا ہو۔

● جنرل آؤٹ لیٹس: کمروں کی تعداد کے مطابق مختص کریں، عام طور پر ہر 3-5 کمروں کے لیے ایک سرکٹ۔

● مخصوص ہائی پاور سرکٹس: یہ بہت اہم ہے۔ ایئر کنڈیشنر، واٹر ہیٹر، اوون، ڈش واشر، ڈرائر وغیرہ، پاور ریٹنگ ≥1.5kW کے ساتھ، ہر ایک کو ایک آزاد سرکٹ پر قبضہ کرنا چاہیے۔

● کچن اور باتھ روم: مرطوب ماحول اور مرتکز آلات کی وجہ سے، ایک علیحدہ بقایا کرنٹ سرکٹ (RCD) لگانے کی سفارش کی جاتی ہے۔

2. ماڈیول کی چوڑائی کا حساب لگائیں۔

ہم صلاحیت کی پیمائش کے لیے "طریقہ" یا "ماڈیول" استعمال کرتے ہیں۔

1 ماڈیول = 18 ملی میٹر (یعنی سنگل پول سرکٹ بریکر MCB کی چوڑائی)۔

RCCB/RCBO: عام طور پر 2 ماڈیولز پر قبضہ کرتا ہے، یعنی 36mm۔

مین سوئچ: عام طور پر 2-4 ماڈیولز پر قبضہ کرتا ہے۔

حساب کا فارمولا: کل مطلوبہ ماڈیولز = (سنگل پول سوئچز کی تعداد x 1) + (ڈبل پول/بقیہ موجودہ سرکٹ بریکرز کی تعداد x 2) + (مین سوئچ x 2/4)

3. 20% ریزرویشن کا اصول

ڈسٹری بیوشن باکس کو مکمل طور پر نہ بھریں۔ مستقبل میں توسیع کے لیے جگہ چھوڑنا ایک صنعت کا معیار ہے۔ تو، کمرے کیوں چھوڑیں؟

مستقبل میں توسیع: مستقبل میں نگرانی، سمارٹ ہوم سسٹمز، یا نئے آلات شامل کرتے وقت، آپ کو پورے باکس کو تبدیل کرنے کی ضرورت نہیں ہوگی۔

حرارت کی کھپت کی جگہ: ایک کمپیکٹ ملٹی سرکٹ باکس میں، مخصوص جگہ ہوا کی نقل و حرکت میں مدد کرتی ہے، جس سے سرکٹ بریکرز کے زیادہ گرمی کی وجہ سے ٹرپ ہونے کا خطرہ کم ہوتا ہے۔

تجویز: اگر آپ حساب لگاتے ہیں کہ آپ کو 10 سرکٹس کی ضرورت ہے، تو 12-سرکٹ باکس کا انتخاب کریں۔ اگر آپ حساب لگاتے ہیں کہ آپ کو 18 سرکٹس کی ضرورت ہے، تو 24-سرکٹ باکس کا انتخاب کریں۔

عام منظر نامے کا حوالہ جدول

شانگمنگ الیکٹرک آپ کے عین مطابق ماڈل کے انتخاب کی حمایت کرتا ہے۔ ہم پیش کرتے ہیں:

مفت سرکٹ لے آؤٹ مشاورت: ہمیں اپنے سامان کی فہرست بھیجیں، اور ہم مناسب انکلوژر ماڈل تجویز کریں گے۔

متعدد ماڈیولر امتزاج: معیاری سائز میں 12، 18، 24 اور 36 ماڈیول شامل ہیں۔ غیر معیاری حسب ضرورت بھی معاون ہے۔

پہلے سے نصب شدہ DIN ریل + سرکٹ بریکر آپشن: آپ کے سرکٹ پلان کے مطابق پہلے سے اسمبل، آمد پر استعمال کے لیے تیار۔
