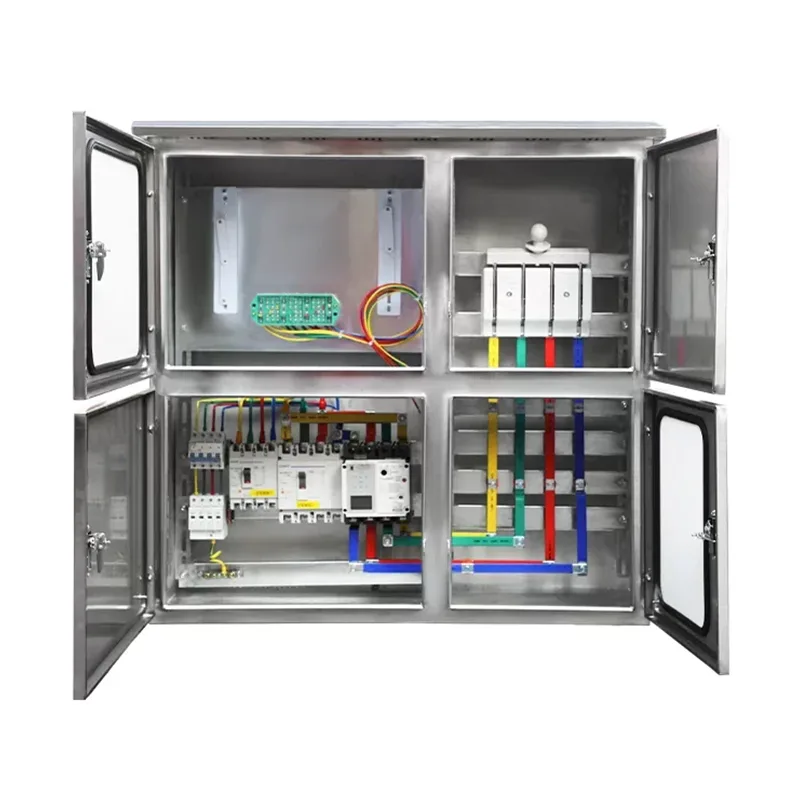

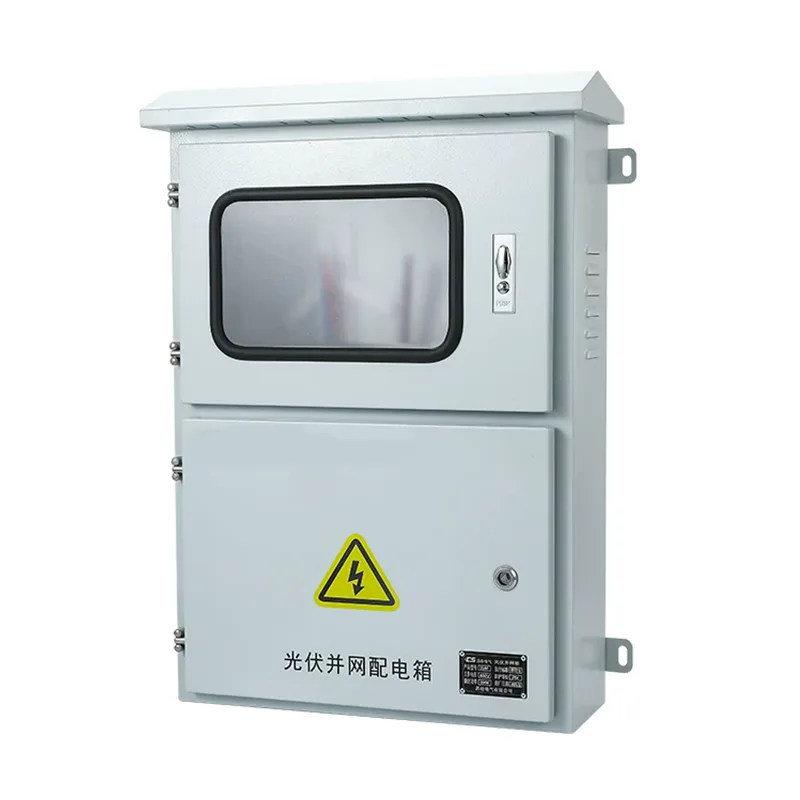

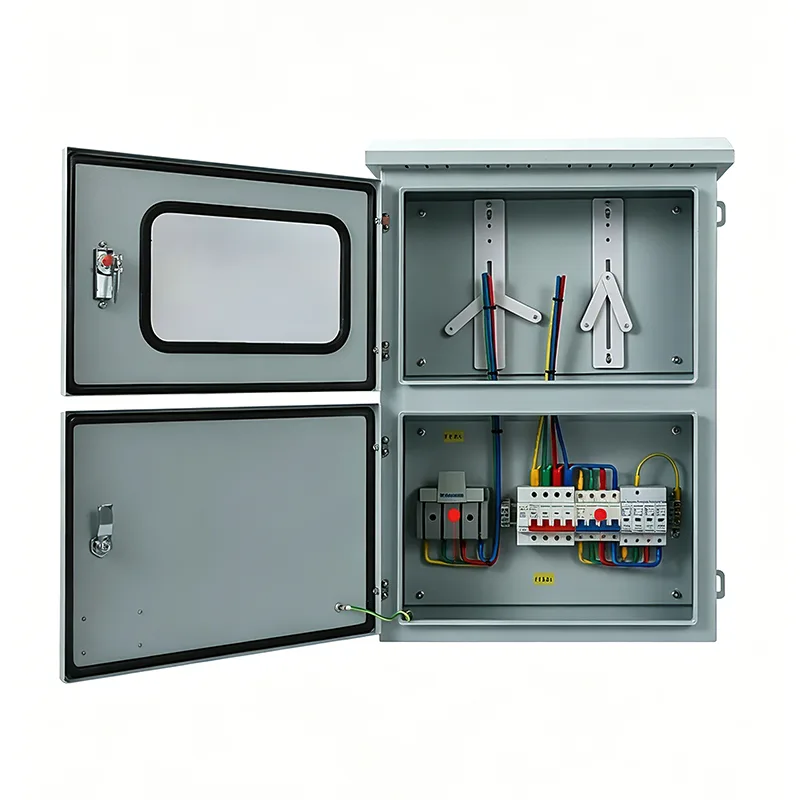

آؤٹ ڈور فوٹوولٹک گرڈ سے منسلک جنکشن باکس

آؤٹ ڈور فوٹو وولٹک گرڈ سے منسلک جنکشن باکسز فوٹو وولٹک پاور جنریشن سسٹم کے ڈی سی سائیڈ اور انورٹر کے درمیان استعمال ہوتے ہیں۔ اگر آپ اس پروڈکٹ کو مسابقتی قیمت پر اپنی مرضی کے مطابق بنانا چاہتے ہیں، تو آپ شینگمنگ کا انتخاب کرسکتے ہیں، اور ہم آپ کے قابل اعتماد سپلائر بن جائیں گے۔

بنیادی افعال

آؤٹ ڈور فوٹوولٹک گرڈ سے منسلک جنکشن باکس تحفظ، تنہائی اور نگرانی کو مربوط کرتا ہے۔ ہم حسب ضرورت سرکٹ نمبرز، برانڈڈ اجزاء، اور ذہین افعال کی حمایت کرتے ہیں۔ مخصوص کنفیگریشن حل اور کوٹیشنز کے لیے، براہ کرم ہم سے رابطہ کریں۔

1. سٹرنگ بسنگ اور موجودہ تقسیم

پی وی پاور پلانٹس سیریز میں جڑے متعدد سولر پینلز پر مشتمل ہوتے ہیں۔ گرڈ سے منسلک جنکشن باکس کنورجنگ اور شنٹنگ پروٹیکشن میکانزم کا کام کرتا ہے۔

کنورجنگ فنکشن: یہ انورٹر تک آؤٹ پٹ کے لیے متعدد تاروں سے ڈی سی پاور کو اکٹھا کرتا ہے، وائرنگ کو آسان بناتا ہے اور ڈی سی کیبل کے اخراجات کو بچاتا ہے۔

شنٹنگ پروٹیکشن: ہر ان پٹ ایک آزاد ڈی سی فیوز سے لیس ہے۔ جب ایک سٹرنگ میں شارٹ سرکٹ ہوتا ہے، تو فالٹ اس برانچ تک ہی محدود رہتا ہے، دوسرے تاروں کی عام پاور جنریشن کو متاثر کیے بغیر۔

2. بجلی اور اضافے سے تحفظ

چونکہ فوٹو وولٹک پینل کھلی چھتوں یا زمین پر نصب ہوتے ہیں، اس لیے وہ آسمانی بجلی گرنے کے لیے انتہائی حساس ہوتے ہیں۔ جنکشن باکس کے اندر مربوط سرج پروٹیکٹر لائن میں فوری ہائی وولٹیج کو محسوس کر سکتا ہے اور نینو سیکنڈز میں اوور وولٹیج کو زمین پر خارج کر سکتا ہے۔

یہ انورٹر سے پہلے دفاع کی پہلی لائن کے طور پر کام کرتا ہے، جس سے بجلی گرنے کی حوصلہ افزائی ہوتی ہے جو انورٹر کے الیکٹرانک اجزاء کو نقصان پہنچا سکتی ہے۔

3. حفاظتی تنہائی اور جسمانی رابطہ منقطع

انکلوژر ایک ہائی وولٹیج ڈی سی آئسولیٹ سوئچ یا سرکٹ بریکر سے لیس ہے۔ جب انورٹر یا ڈاؤن اسٹریم آلات پر دیکھ بھال کی ضرورت ہوتی ہے، تو جنکشن باکس کو دستی طور پر منقطع کرنا یقینی بناتا ہے کہ دیکھ بھال کی طرف مکمل طور پر غیر توانائی سے پاک ہے، جس سے عملے کی حفاظت کی حفاظت ہوتی ہے۔

شینگمنگ کا گرڈ سے منسلک دیوار اعلی کارکردگی اور قابل اعتماد ہے، جو نظام کے چلنے کے دوران محفوظ کرنٹ میں رکاوٹ پیدا کرنے کی اجازت دیتا ہے، جس سے خطرناک آرکس کی نسل کو روکا جا سکتا ہے جو آگ لگ سکتی ہے۔

4. ریورس چارجنگ پروٹیکشن

صبح، شام، یا ابر آلود دنوں میں، مختلف تاروں کا آؤٹ پٹ وولٹیج مختلف ہو سکتا ہے۔ تحفظ کے بغیر، زیادہ وولٹیج والی تاریں کم وولٹیج والی تاروں میں کرنٹ کو واپس بہا سکتی ہیں۔

اختیاری ریورس چارجنگ ڈائیوڈز دستیاب ہیں، یہ یقینی بناتے ہوئے کہ کرنٹ کا بہاؤ صرف غیر مستقیم طور پر انورٹر میں ہوتا ہے، مقامی حد سے زیادہ گرم ہونے یا ریورس کرنٹ کی وجہ سے ہونے والی آگ کو بھی روکتا ہے۔

5. ماحولیاتی تحفظ اور حالات کی نگرانی

چونکہ اس پروڈکٹ کو باہر نصب کیا جانا ہے، اس لیے بارش کے پانی کے سنکنرن اور UV عمر کو روکنے کے لیے دیوار میں IP65/IP66 تحفظ کی درجہ بندی ہے۔ اندرونی درستگی کے اجزاء پاور سٹیشن کی 25 سالہ عمر بھر میں قابل اعتماد طریقے سے کام کرتے ہیں۔

اختیاری ذہین نگرانی کا فنکشن حقیقی وقت میں ہر سٹرنگ کے کرنٹ، وولٹیج اور اندرونی درجہ حرارت کی نگرانی کرتا ہے، اور بجلی کی غیر معمولی پیداوار کی صورت میں فوری طور پر الارم لگا دیتا ہے۔

فوٹو وولٹک گرڈ سے جڑے جنکشن بکس کو بیرونی استعمال کے لیے واٹر پروف کیوں ہونا چاہیے؟

PV سسٹم عام طور پر چھتوں پر یا کھلے میدانوں میں نصب ہوتے ہیں، اور گرڈ سے منسلک جنکشن بکس کو درج ذیل شدید چیلنجوں کا سامنا کرنا چاہیے:

درجہ حرارت کے انتہائی تغیرات: گرمیوں کا درجہ حرارت 70 ° C سے زیادہ تک پہنچ سکتا ہے، جبکہ موسم سرما کا درجہ حرارت -30 ° C تک گر سکتا ہے۔

UV تابکاری: سورج کی روشنی میں طویل مدتی بیرونی نمائش کے لیے UV استحکام کی ضرورت ہوتی ہے۔ دوسری صورت میں، وہ عمر بڑھنے کا شکار ہیں.

نمی اور گاڑھا ہونا: وہ بارش سے محفوظ ہونے چاہئیں اور اندرونی گاڑھا ہونے کو نکالنے اور برقی اجزاء کو گیلے ہونے سے روکنے کے لیے سانس لینے والے والو سے لیس ہونا چاہیے۔

لہذا، عام استعمال کے لیے اور آپریشن کے دوران بار بار دیکھ بھال سے بچنے کے لیے، مستحکم کارکردگی اور عمر کو برقرار رکھنے کے لیے، بیرونی واٹر پروف ڈیزائن ضروری ہے۔

درخواست کے منظرنامے اور ترتیب کی سفارشات

شانگمنگ کے آؤٹ ڈور فوٹو وولٹک گرڈ سے منسلک جنکشن باکسز کو پورے فوٹو وولٹک انڈسٹری چین میں رہائشی چھتوں سے لے کر بڑے پیمانے پر زمین پر نصب پاور اسٹیشنوں تک استعمال کیا جا سکتا ہے۔ ہم عام حالات کی بنیاد پر کنفیگریشن کی سفارشات فراہم کریں گے۔

1. رہائشی تقسیم شدہ فوٹوولٹک نظام

اس قسم کا استعمال بہت عام ہے، عام طور پر دیہی علاقوں میں ولا یا خود ساختہ مکانات کی چھتوں یا دیواروں پر نصب کیا جاتا ہے۔ یہ چھت پر مختلف سمتوں سے کئی فوٹو وولٹک پینل جمع کرتا ہے اور بجلی سے بنیادی تحفظ فراہم کرتا ہے۔

کنفیگریشن کی سفارشات: باکس میں صاف ظاہری شکل اور چھوٹے سائز، 1-4 سٹرنگ ان پٹ، اور انتہائی حساس آگ سے بچاؤ کی نگرانی سے لیس ہونا چاہیے۔

2. صنعتی اور کمرشل روف ٹاپ پاور اسٹیشن

اس صورت میں، گرڈ سے منسلک باکس فیکٹری ورکشاپس، لاجسٹکس گوداموں، یا بڑے شاپنگ مالز کی فلیٹ چھتوں پر نصب کیا جاتا ہے۔ درمیانے درجے کی بجلی پیدا کرنے کی صلاحیت کے لیے، یہ سٹرنگ انورٹر میں داخل ہونے سے پہلے درجنوں فوٹوولٹک تاروں کو پہلے سے جوڑتا ہے۔

کنفیگریشن کی سفارشات: باکس کو اعلی سنکنرن مزاحمت، 8-16 سٹرنگ ان پٹس کی ضرورت ہوتی ہے، اور عام طور پر ایک سمارٹ کمیونیکیشن ماڈیول شامل ہوتا ہے تاکہ دیکھ بھال کرنے والے اہلکاروں کو مانیٹرنگ روم میں ہر برانچ کا کرنٹ دیکھنے میں آسانی ہو۔

3. بڑے پیمانے پر زمین پر نصب پاور اسٹیشن اور شمسی صحرا

ریگستانوں، پہاڑوں، یا بڑی کھلی جگہوں پر تقسیم کیے گئے جمع کرنے والے خانوں کو کمبائنر بکس کہا جاتا ہے۔ بنیادی کمبائنر ڈیوائسز کے طور پر، وہ ہزاروں سولر پینلز سے کرنٹ اکٹھا کرتے ہیں اور اسے سنٹرلائزڈ انورٹر میں منتقل کرتے ہیں۔

کنفیگریشن کی تجویز: IP66، 1500V ہائی وولٹیج سسٹمز کے لیے وقف، اینٹی ریورس ڈائیوڈس اور عین مطابق سٹرنگ مانیٹرنگ فنکشنز سے لیس، اور فعال کولنگ/سانس لینے والے والوز کو نمایاں کرتا ہے۔

4. شمسی + سرحد پار درخواست کے منظرنامے۔

سولر کارپورٹس: الیکٹرک گاڑیوں کے چارجنگ اسٹیشنوں کو بجلی فراہم کریں۔ جنکشن باکس کارپورٹ کے ستونوں پر نصب کیا گیا ہے تاکہ ڈاؤن اسٹریم چارجنگ سٹیشنوں کو شمسی توانائی کے اضافے سے بچایا جا سکے۔

زرعی شمسی اور ماہی گیری کے شمسی تکمیلی نظام: کھیت کی زمین یا مچھلی کے تالاب کے اوپر بریکٹ پر نصب ہیں۔ نمی کے خلاف مزاحمت اور تیزاب/الکالی سنکنرن مزاحمت کے لیے خصوصی تقاضے موجود ہیں۔ سٹینلیس سٹیل کی سفارش کی جاتی ہے.

ہمیں کیوں منتخب کریں؟

شینگمنگ کی ابتدا یوکنگ، وینزو، چین سے ہوتی ہے، یہ خطہ "چین کا برقی دارالحکومت" کے نام سے مشہور ہے۔ Yueqing کے الیکٹریکل انڈسٹری کلسٹر کی اچھی طرح سے ترقی یافتہ صنعتی سلسلہ کا فائدہ اٹھاتے ہوئے، ہم نے ایک سخت اور موثر پیداوار اور کوالٹی کنٹرول سسٹم قائم کیا ہے۔ ہمارا پروڈکٹ پورٹ فولیو 200 سے زیادہ سیریز اور 6000+ ماڈلز کا احاطہ کرتا ہے، جو مرکزی دھارے کے عالمی برقی معیارات کے مطابق ہے۔

آلات کے ہمارے ذہین مکمل سیٹوں کا انتخاب IoT سینسنگ اور ریموٹ مانیٹرنگ کے افعال کو مربوط کرتا ہے، جس سے درجہ حرارت، نمی اور کرنٹ جیسے پیرامیٹرز کی ریئل ٹائم مانیٹرنگ ممکن ہو جاتی ہے۔ یہ مستحکم آپریشن اور محفوظ بجلی کی فراہمی کو یقینی بناتا ہے۔
