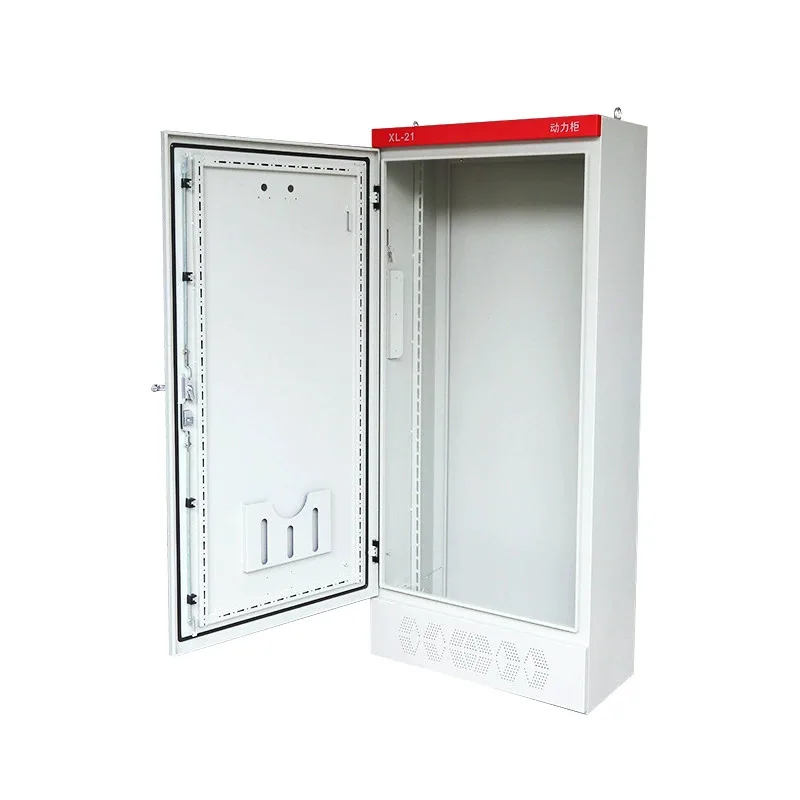

XL-21 کم وولٹیج پاور ڈسٹری بیوشن کیبنٹ

XL-21 کم وولٹیج پاور ڈسٹری بیوشن کیبنٹ ایک چینی مینوفیکچرر شانگمنگ نے فراہم کی ہے۔ ہمارے پاس 3,000 یونٹس کی ماہانہ پیداواری صلاحیت کے ساتھ مکمل پیداواری صلاحیتیں ہیں۔ ہم حسب ضرورت ڈرائنگ، اجزاء کی خریداری، اور فیکٹری ٹیسٹنگ کی حمایت کرتے ہیں۔ حل تیار کرنا شروع کرنے کے لیے آپ کسی بھی وقت ہم سے رابطہ کرنے کا خیرمقدم کرتے ہیں۔

مصنوعات کی ساخت

XL-21 کم وولٹیج پاور ڈسٹری بیوشن کیبنٹ ایک مکمل طور پر بند، فکسڈ، اور عمودی طور پر تقسیم شدہ ساختی ڈیزائن، سادگی، وشوسنییتا، اور دیکھ بھال میں آسانی کو ترجیح دیتی ہے۔

1. کابینہ کا بیرونی حصہ

XL-21 کیبنٹ کولڈ رولڈ اسٹیل شیٹ سے بنائی گئی ہے، جھکی ہوئی اور ویلڈیڈ کی گئی ہے، جو بھاری سرکٹ بریکرز اور بس بارز کو سہارا دینے کے لیے کافی سختی فراہم کرتی ہے۔ حفاظتی دروازہ ایک کھلنے والا ڈیزائن ہے جس کا افتتاحی زاویہ 110° سے زیادہ ہے۔ ڈسٹ پروف کارکردگی کو بڑھانے کے لیے پولی یوریتھین سیلنگ سٹرپس دروازے کے کناروں کے گرد لگائی گئی ہیں۔

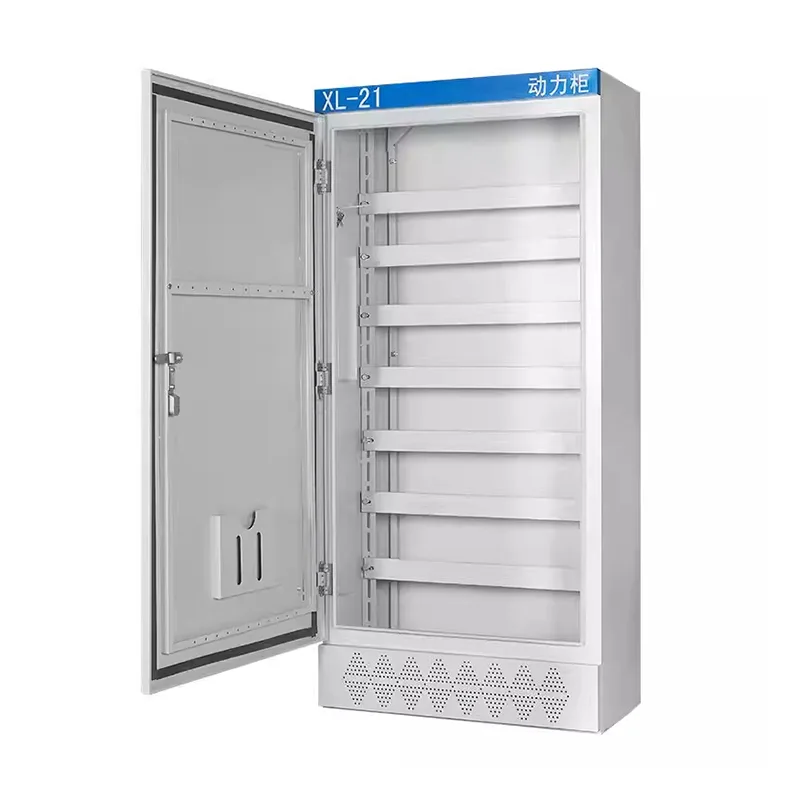

اندرونی سائیڈز پرفوریشنز کے ساتھ عمودی پروفائلز کی خصوصیت رکھتے ہیں، جو کہ اجزاء کے طول و عرض کے مطابق شہتیروں اور چڑھائی والی پلیٹوں کو ایڈجسٹ کرنے میں سہولت فراہم کرتے ہیں۔

2. اندرونی لے آؤٹ

اگرچہ XL-21 ایک واحد، مربوط جگہ ہے، لیکن اسے کئی فعال علاقوں میں تقسیم کیا گیا ہے:

ٹاپ بس بار ایریا: مرکزی آنے والی بس بار کابینہ کے اوپری حصے میں واقع ہوتی ہے، جو انسولیٹروں سے محفوظ ہوتی ہے، اور تانبے کے بس بار کی افقی یا عمودی توسیع کو سپورٹ کرتی ہے۔

مرکزی اجزاء کا علاقہ: یہ بنیادی علاقہ ہے، جو منقطع سوئچز، سرکٹ بریکرز، رابطہ کار، تھرمل ریلے وغیرہ کو انسٹال کرنے کے لیے استعمال ہوتا ہے۔

نیچے کی وائرنگ ایریا: کیبل کے اندراج کے لیے نیچے کافی جگہ فراہم کی گئی ہے، اور وقف شدہ غیر جانبدار اور زمینی بس بار شامل ہیں۔

3. نیچے اور کیبل ان/آؤٹ ڈیزائن

ڈسٹری بیوشن کیبنٹ کے نچلے حصے میں ایک بڑا، ہٹنے والا پینل ہے جسے کیبلز کی تعداد کی بنیاد پر کھولنے کے ساتھ اپنی مرضی کے مطابق بنایا جا سکتا ہے، اور اسے کیبل شیتھ کے ساتھ استعمال کیا جا سکتا ہے۔

زمین سے کابینہ کی اونچائی بڑھانے کے لیے 50-100 ملی میٹر اونچے چینل اسٹیل بیس کو لگایا جا سکتا ہے، جو نمی سے تحفظ فراہم کرتا ہے اور فورک لفٹ کو سنبھالنے میں سہولت فراہم کرتا ہے۔

مصنوعات کے فوائد

1. وسیع درخواست

XL-21 کم وولٹیج پاور ڈسٹری بیوشن کیبنٹ میں کلاسک کم وولٹیج پاور ڈسٹری بیوشن کیبنٹ کا ڈھانچہ نمایاں ہے۔ اس کی پختہ ٹکنالوجی اور اعلیٰ معیاری کاری نے اسے بڑے پیمانے پر کارخانوں، تعمیراتی منصوبوں اور میونسپل پروجیکٹس میں استعمال کیا ہے، اس کی وشوسنییتا طویل عرصے سے ثابت ہوئی ہے۔

2. پاور لوڈ کی تقسیم کے لیے موزوں ہے۔

ایک پیشہ ور صنعت کار کے طور پر، شانگمنگ موٹروں، پمپوں، پنکھوں اور بجلی کے دیگر آلات کے لیے بجلی کی فراہمی کے نظام کو ڈیزائن کرتا ہے۔ مصنوعات میں بہترین موجودہ لے جانے کی صلاحیت ہے، مسلسل کام کر سکتے ہیں، اور زیادہ بوجھ والے ایپلی کیشنز کے مطالبات کو پورا کر سکتے ہیں۔

3. مضبوط اور پائیدار

کاربن سٹیل، جستی سٹیل، اور سٹینلیس سٹیل سمیت کئی مواد دستیاب ہیں۔ استعمال شدہ مواد سے قطع نظر، کابینہ کا ساختی ڈیزائن کافی طاقت اور اثر مزاحمت کو یقینی بناتا ہے، جو اسے صنعتی ماحول میں طویل مدتی استعمال کے لیے موزوں بناتا ہے۔

4. آسان دیکھ بھال

پاور کیبنٹ کے اندرونی برقی اجزاء کو صاف سرکٹس کے ساتھ منظم طریقے سے ترتیب دیا جاتا ہے۔ اس میں دائیں ہاتھ کا واحد دروازہ ہے، جس میں چاقو سوئچ آپریٹنگ ہینڈل کابینہ کے سامنے کے اوپری دائیں کالم پر واقع ہے۔ ماپنے کے آلات اور سگنل پاور سپلائی دروازے پر نصب ہیں، جب دروازہ آسان معائنہ اور دیکھ بھال کے لیے کھلا ہوتا ہے تو مکمل نمائش فراہم کرتے ہیں۔

5. مضبوط مطابقت

ہماری XL-21 کم وولٹیج ڈسٹری بیوشن کیبنٹ کو مرکزی دھارے کے برقی اجزاء جیسے سرکٹ بریکرز، کونٹیکٹرز، اور تھرمل ریلے کے ساتھ لچکدار طریقے سے ترتیب دیا جا سکتا ہے، مختلف پراجیکٹس کی ضروریات کو پورا کرنے کے لیے مختلف کنٹرول اور تحفظ کی اسکیموں کو اپناتے ہوئے۔

6. لاگت کا فائدہ

پیچیدہ ڈھانچے جیسے دراز کیبنٹس کے مقابلے میں، XL-21 کی تقسیم کی کابینہ ایک سادہ ساخت اور قابل کنٹرول مینوفیکچرنگ لاگت رکھتی ہے، جو اسے لاگت کی تاثیر اور استحکام کے لیے اعلیٰ تقاضوں کے حامل منصوبوں کے لیے مثالی بناتی ہے۔

XL-21 ڈسٹری بیوشن کیبنٹ کے لیے تنصیب کے ماحول کے تقاضے کیا ہیں؟

یہ XL-21 کم وولٹیج پاور ڈسٹری بیوشن کیبنٹ بنیادی طور پر تھری فیز تھری وائر اور تھری فیز فور وائر پاور سسٹمز میں استعمال ہوتی ہے جس کی AC فریکوئنسی 50Hz ہے اور پاور اور لائٹنگ ڈسٹری بیوشن کے لیے 500V سے کم وولٹیج ہے۔ اپنے پروجیکٹ یا اصل تنصیب کو شروع کرنے سے پہلے، آپ تنصیب کے ماحول کا تعین کر سکتے ہیں۔ کارخانہ دار کے طور پر، ہم مندرجہ ذیل تجاویز پیش کرتے ہیں:

1. محیطی درجہ حرارت

عام آپریٹنگ درجہ حرارت: -5℃ سے +40℃؛

24 گھنٹے سے زیادہ اوسط درجہ حرارت: +35 ℃ سے زیادہ نہیں؛

اسٹوریج اور نقل و حمل کا درجہ حرارت: -25 ℃ سے +55 ℃ (مختصر مدت)؛

نوٹ: اگر اعلی درجہ حرارت والے ماحول میں نصب کیا گیا ہو تو بہتر وینٹیلیشن یا ڈیریٹنگ ڈیزائن کی ضرورت ہوتی ہے۔

2. اونچائی

تنصیب کی اونچائی 2000 میٹر سے کم یا اس کے برابر ہونی چاہیے۔

2000 میٹر سے اوپر، معیار کے مطابق ڈیریٹنگ کی ضرورت ہے۔

3. رشتہ دار نمی

+40 ℃ کے تنصیب کے محیطی درجہ حرارت کے ساتھ، رشتہ دار نمی ≤ 50% ہونی چاہیے۔

کم درجہ حرارت پر زیادہ نمی کی اجازت ہے۔

4. تنصیب کا مقام

XL-21 پاور کیبنٹ صرف اندرونی تنصیب کے لیے ہے۔

اس میں انسٹال کرنا ممنوع ہے: غیر سایہ دار بیرونی علاقوں، دھماکہ خیز گیسوں یا دھول والی خطرناک جگہیں، انتہائی سنکنار ماحول، یا شدید دھول یا کنڈکٹیو دھول والے علاقے۔

5. مکینیکل اور کمپن حالات

تنصیب کا ماحول شدید کمپن یا اثر سے پاک ہونا چاہیے۔ وائبریشن فریکوئنسی ≤ 10 ہرٹج، ایکسلریشن ≤ 0.5 گرام۔ تنصیب کی بنیاد مستحکم ہونی چاہیے، ایک ہی پلیٹ فارم کو بڑی موٹروں یا سٹیمپنگ آلات کے ساتھ شیئر کرنے سے گریز کریں۔

تنصیب کے بعد، کابینہ کو بنیادی طور پر عمودی رکھا جانا چاہیے، عمودی جھکاؤ ≤ 5° کے ساتھ، بصورت دیگر یہ آپریٹنگ میکانزم کی عمر کو متاثر کرے گا۔

6. وینٹیلیشن اور حرارت کی کھپت کی جگہ

کابینہ کے سامنے اور پیچھے کی طرف دیکھ بھال کی رسائی فراہم کی جانی چاہئے۔ سامنے کی آپریٹنگ سطح ≥ 0.8m، 1.0m تجویز کردہ ہونی چاہیے۔ اگر عقب میں دیکھ بھال کی ضرورت ہو تو، ≥ 0.8m درکار ہے۔ کابینہ کا اوپری حصہ چھت سے کم از کم 0.5 میٹر ہونا چاہیے۔ جب متعدد الماریوں کو ساتھ ساتھ ترتیب دیا جاتا ہے، تو ان کے درمیان کسی فرق کی ضرورت نہیں ہوتی ہے۔ وہ براہ راست جمع کیا جا سکتا ہے. تاہم، پوری قطار کے دونوں سروں پر وینٹیلیشن کی جگہ چھوڑنی چاہیے۔

7. آگ سے بچاؤ اور حفاظت کے تقاضے

تنصیب کا علاقہ غیر آتش گیر ڈھانچہ ہونا چاہئے۔ آتش گیر اور دھماکہ خیز مواد کو تنصیب کی جگہ کے 1 میٹر کے اندر ذخیرہ نہیں کیا جانا چاہیے۔

زمین ہموار اور خشک ہونی چاہیے۔ پانی کے داخلے کو روکنے کے لیے زمین سے 100-200 ملی میٹر اوپر کنکریٹ فاؤنڈیشن بنانے کی سفارش کی جاتی ہے۔

8. برقی مقناطیسی ماحول

ثانوی کنٹرول سرکٹس میں مداخلت کو روکنے کے لیے تنصیب کا مقام ہائی پاور فریکوئنسی کنورٹرز اور ہائی فریکوینسی آلات سے بہت دور ہونا چاہیے۔ اگر مضبوط برقی مقناطیسی مداخلت موجود ہے تو، یہ سفارش کی جاتی ہے کہ کنٹرول لائنوں کے لیے شیلڈ کیبلز استعمال کریں اور انہیں علیحدہ کیبل ٹرے میں چلائیں۔
