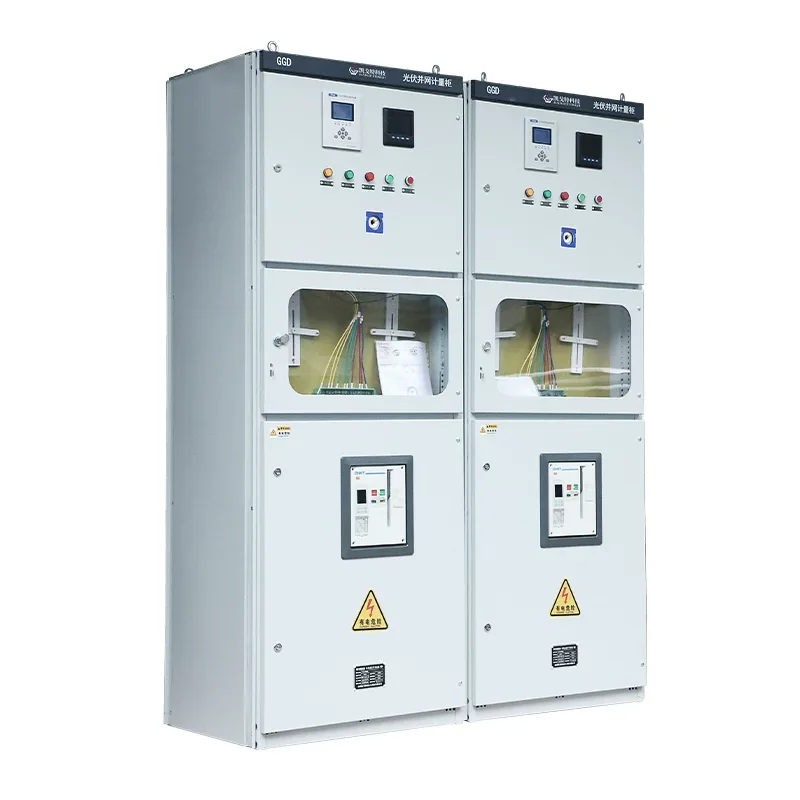

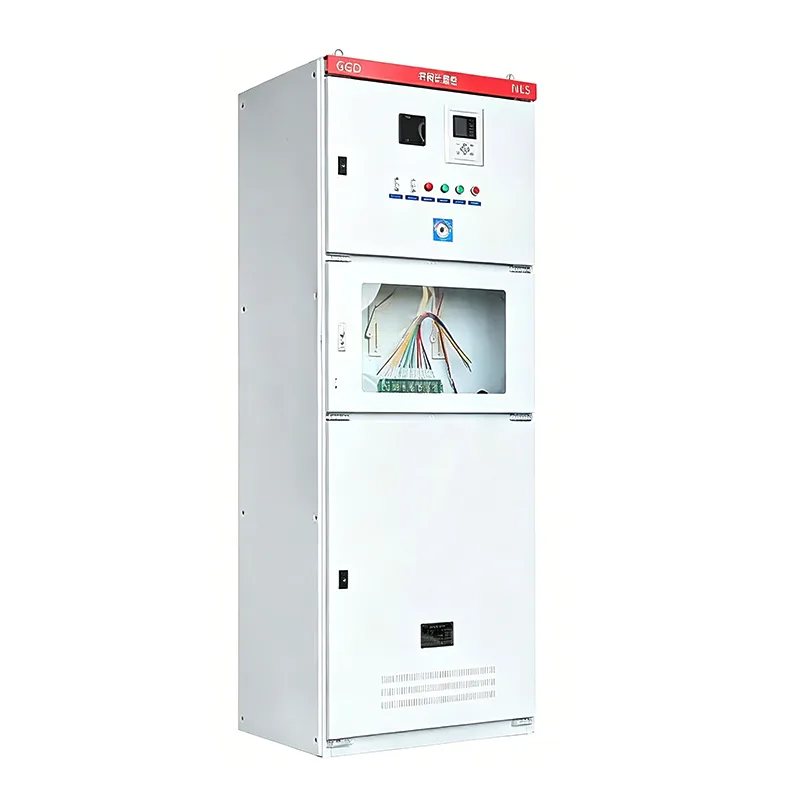

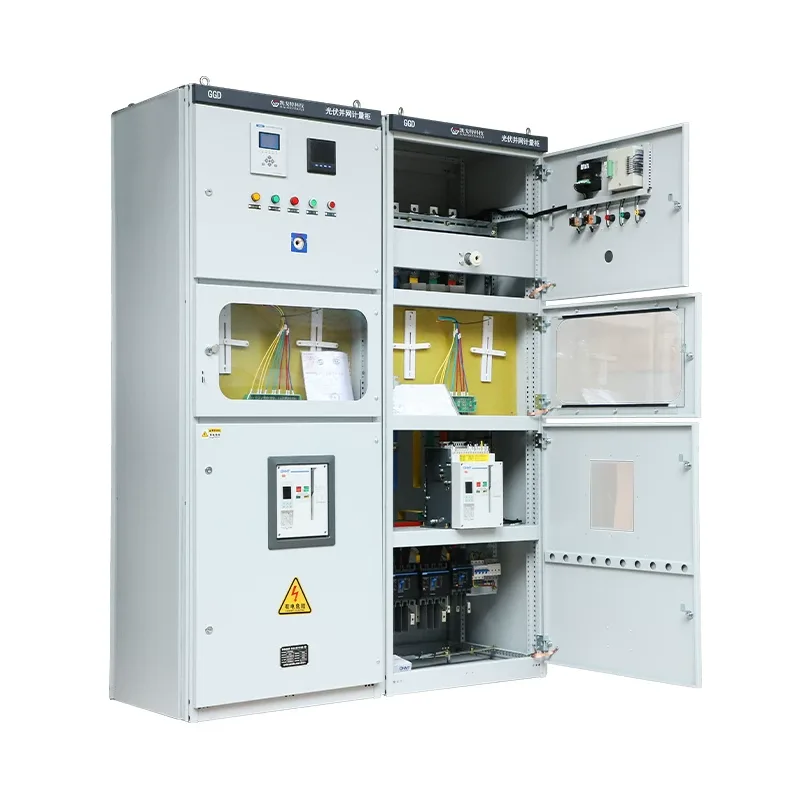

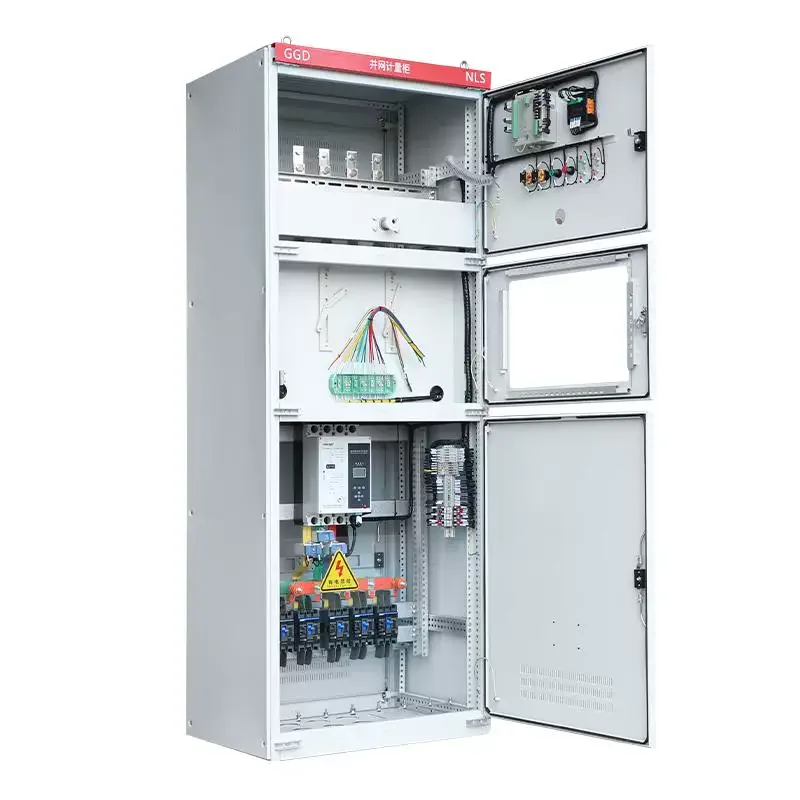

فوٹو وولٹک گرڈ سے منسلک کابینہ

فوٹو وولٹک گرڈ سے منسلک الماریاں تحفظ، پیمائش، الگ تھلگ، اینٹی آئی لینڈنگ، اور ڈیٹا کے تبادلے میں اہم کردار ادا کرتی ہیں۔ وہ پیشہ ور صنعت کار شانگمنگ کے ذریعہ ڈیزائن اور تیار کیے گئے ہیں۔ ہم وارنٹی پیش کرتے ہیں اور آپ کے آرڈر کے ساتھ مکمل دستاویزات اور سرٹیفیکیشن فراہم کریں گے۔

فوٹو وولٹک گرڈ سے منسلک کابینہ کے کیا کام ہیں؟

پاور کلیکشن: PV گرڈ سے منسلک کابینہ ایک یا زیادہ سٹرنگ انورٹرز سے AC پاور آؤٹ پٹ جمع کرتی ہے۔

حفاظتی تنہائی: جب گرڈ دیکھ بھال کے تحت ہوتا ہے یا PV سسٹم میں خرابی ہوتی ہے، تو یہ جسمانی طور پر سرکٹ بریکرز کے ذریعے بجلی کی سپلائی کو منقطع کر دیتا ہے یا سوئچ منقطع کر دیتا ہے، جس سے اہلکاروں اور آلات کی حفاظت کو یقینی بنایا جا سکتا ہے۔

تحفظ کے افعال: PV گرڈ سے منسلک کابینہ کو اوور کرنٹ، اوور وولٹیج، انڈر وولٹیج، اور فریکوئنسی بے ضابطگیوں سے تحفظ حاصل ہے۔ سب سے اہم بات یہ ہے کہ اس میں اینٹی آئی لینڈنگ پروٹیکشن ہے، جب مین گرڈ ریورس پاور ٹرانسمیشن کو روکنے میں ناکام ہو جاتا ہے تو گرڈ کنکشن پوائنٹ خود بخود منقطع ہو جاتا ہے اور مینٹیننس اہلکاروں کو ممکنہ برقی جھٹکا لگ جاتا ہے۔

میٹرنگ اور مانیٹرنگ: آلات میں بجلی کا ایک بلٹ ان میٹر ہوتا ہے، عام طور پر ایک دو طرفہ میٹر، جو پیدا ہونے والی اور استعمال ہونے والی بجلی دونوں کو ریکارڈ کرتا ہے۔

فوٹو وولٹک گرڈ سے منسلک کابینہ اور فوٹو وولٹک کمبینر باکس کے درمیان فرق

تنصیب کی احتیاطی تدابیر

فوٹو وولٹک گرڈ سے منسلک کیبنٹ کو انسٹال کرتے وقت، اسے ٹرانسفارمر یا مین ڈسٹری بیوشن کیبنٹ کے جتنا ممکن ہو قریب نصب کیا جانا چاہیے۔ چھوٹی کیبلز کے نتیجے میں وولٹیج میں کمی واقع ہوتی ہے۔ اگر کیبل بہت لمبی ہے تو، گرڈ کنکشن پوائنٹ پر وولٹیج چوٹی پاور جنریشن کے دوران بڑھے گا، جو انورٹر کے اوور وولٹیج کے تحفظ کو متحرک کرے گا اور بار بار ٹرپنگ کا سبب بنے گا۔

بیرونی گرڈ سے منسلک خانوں کے لیے، براہ راست سورج کی روشنی میں تنصیب سختی سے ممنوع ہے۔ زیادہ درجہ حرارت سرکٹ بریکر کو تھرمل طور پر ٹرپ کرنے کا سبب بن سکتا ہے، جس سے غلط ٹرپنگ ہوتی ہے۔ ہم تجویز کرتے ہیں کہ عمارت کی شمالی دیوار پر جگہ کا انتخاب کریں یا سن شیڈ لگائیں۔

براہ کرم یقینی بنائیں کہ کم از کم 800mm-1000mm آپریٹنگ اسپیس کابینہ کے سامنے رہ جائے تاکہ یہ یقینی بنایا جا سکے کہ آپریٹر ہنگامی صورت حال میں فوری طور پر منقطع سوئچ کو موڑ سکتا ہے۔

اکثر پوچھے گئے سوالات

س: گرڈ سے منسلک کابینہ میں سرکٹ بریکر دوپہر کے وقت بجلی کی پیداوار کے دوران غیر متوقع طور پر کیوں ٹرپ کرتا ہے؟

A: اسباب کی تحقیق کی جائے:

گرڈ اوور وولٹیج: یہ سب سے عام وجہ ہے۔ شمسی توانائی کی پیداوار دوپہر کے وقت سب سے زیادہ مضبوط ہوتی ہے، اور اگر ارد گرد بجلی کی کھپت کم ہو تو گرڈ کنکشن پوائنٹ پر وولٹیج بڑھ جائے گا۔ جب وولٹیج گرڈ سے منسلک کابینہ کی طرف سے مقرر کردہ تحفظ کی حد سے زیادہ ہو جائے گا، تو کابینہ خود بخود ٹرپ کر جائے گی۔

درجہ حرارت ٹرپنگ: گرڈ سے منسلک کابینہ میں گرمی کی خراب کھپت۔ دوپہر کے وقت تیز کرنٹ کی وجہ سے کیبنٹ کا اندرونی درجہ حرارت بہت زیادہ ہو جاتا ہے جس کی وجہ سے سرکٹ بریکر کے تھرمل پروٹیکشن میں خرابی پیدا ہو جاتی ہے۔

نامناسب ترتیب: سرکٹ بریکر کا سیٹنگ کرنٹ انورٹر کے زیادہ سے زیادہ آؤٹ پٹ کرنٹ کے بہت قریب ہے۔

حل: وولٹیج ریکارڈ چیک کریں۔ اگر گرڈ وولٹیج بہت زیادہ ہے تو، ٹرانسفارمر کے نل کو کم کرنے یا تحفظ کی ترتیبات کو ایڈجسٹ کرنے کے لیے پاور سپلائی بیورو سے رابطہ کریں۔

س: اگر گرڈ سے منسلک کابینہ میں سرج پروٹیکٹر خراب ہو اور اسے تبدیل نہ کیا جائے تو اس کے کیا نتائج ہوں گے؟

A: یہ مختصر مدت میں بجلی کی پیداوار کو متاثر نہیں کرے گا، لیکن یہ بجلی کی حفاظت سے محروم ہو جائے گا. شمسی توانائی کے پلانٹ زیادہ تر کھلی چھتوں پر واقع ہیں، جہاں بجلی بہت زیادہ آتی ہے۔ حوصلہ افزائی بجلی کی صورت میں، ہائی وولٹیج براہ راست گرڈ سے منسلک کابینہ میں داخل ہو سکتا ہے اور انورٹر میں داخل ہو سکتا ہے، جس کی وجہ سے لاکھوں یوآن مالیت کے اجزاء جل جاتے ہیں۔

ہم تجویز کرتے ہیں کہ اگر SPD اسٹیٹس ونڈو سرخ ہو جائے تو اسے فوری طور پر تبدیل کر دینا چاہیے۔

سوال: کیا ایک باقاعدہ کم وولٹیج ڈسٹری بیوشن کیبنٹ کو وقف فوٹوولٹک گرڈ سے منسلک کابینہ کو تبدیل کرنے کے لیے استعمال کیا جا سکتا ہے؟

A: نہیں، یہ براہ راست تبدیل نہیں کیا جا سکتا. باقاعدہ تقسیم کی الماریوں میں دو طرفہ پیمائش، اینٹی آئی لینڈنگ پروٹیکشن منطق، اور انڈر وولٹیج ٹرپنگ فعالیت کی کمی ہے۔

پاور سپلائی بیورو قبولیت کی جانچ کے دوران ان فوٹوولٹک مخصوص اجزاء کا معائنہ کرنے پر توجہ دے گا۔ اگر زبردستی متبادل بنایا جاتا ہے، تو منصوبہ قبولیت میں ناکام ہو جائے گا۔
