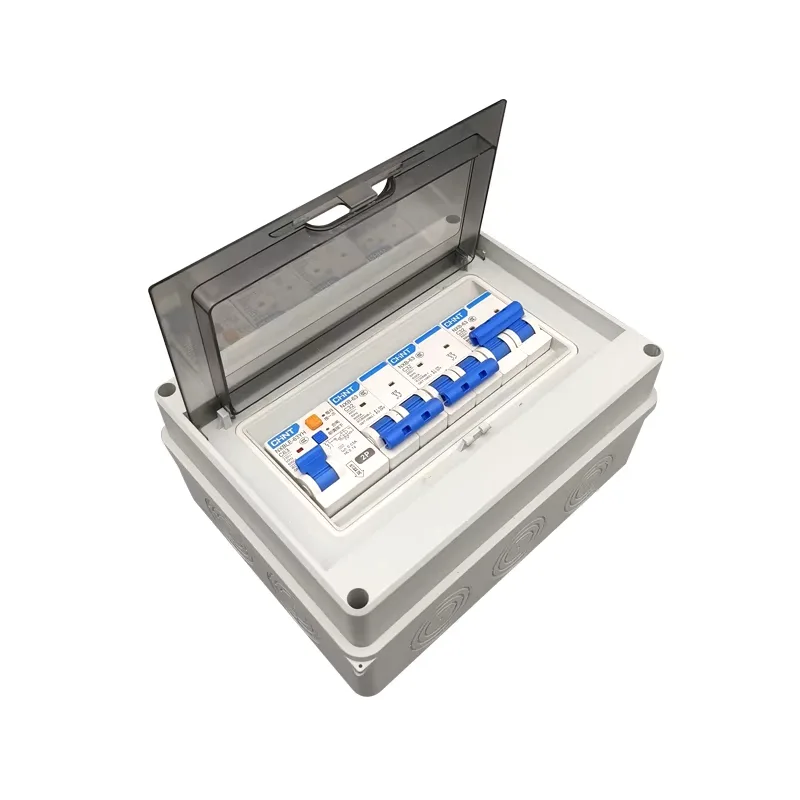

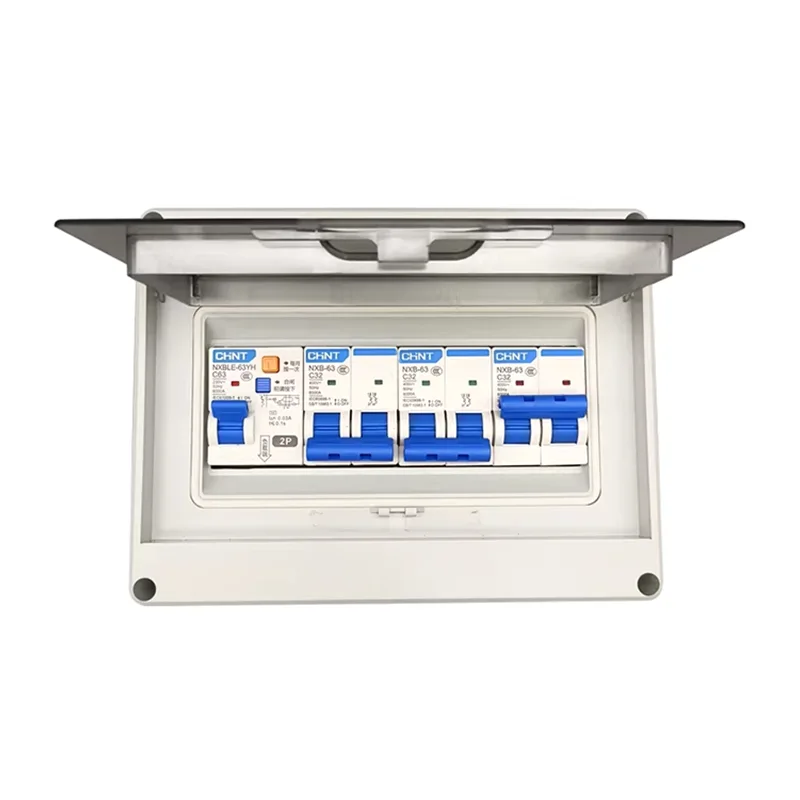

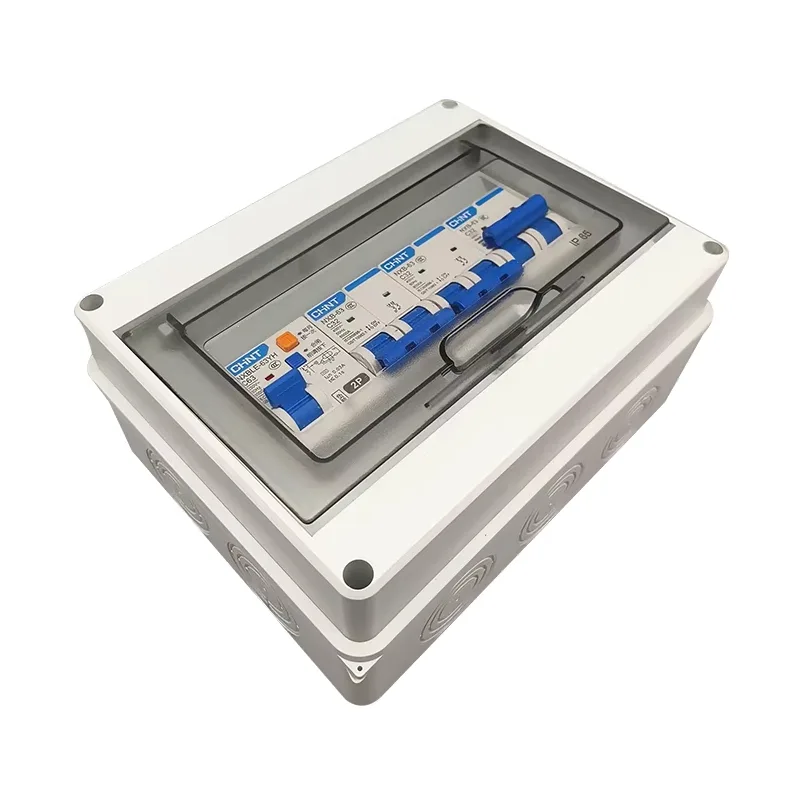

ایئر سرکٹ بریکر ڈسٹری بیوشن باکس

آپ کے ایئر سرکٹ بریکر ڈسٹری بیوشن باکس فراہم کنندہ کے طور پر چینی کمپنی شانگنگ کا انتخاب آپ کو تکنیکی مدد اور مسابقتی قیمتوں تک رسائی فراہم کرے گا۔ یہ ڈسٹری بیوشن باکس ذہین نگرانی اور ریموٹ کنٹرول کو سپورٹ کرتا ہے۔

اہم افعال

مین پاور کنٹرول: کم وولٹیج سسٹم کے لیے اہم آنے والے سوئچ کے طور پر، ایئر سرکٹ بریکر ڈسٹری بیوشن باکس پوری عمارت یا پروڈکشن لائن کے مین پاور سوئچ کو کنٹرول کرنے کے لیے ذمہ دار ہے، پورے پاور ڈسٹری بیوشن سسٹم کی آن/آف حالت کو کنٹرول کرتا ہے۔

ایک سے زیادہ تحفظات: یہ سامان تین مراحل کا درست تحفظ فراہم کرتا ہے: طویل تاخیر سے اوورلوڈ، شارٹ سرکٹ شارٹ ڈیلے، شارٹ سرکٹ فوری، اور زمینی غلطی سے تحفظ۔

پاور مانیٹرنگ: ایئر سرکٹ بریکر ریئل ٹائم ڈیٹا جیسے وولٹیج، کرنٹ، فریکوئنسی اور پاور فیکٹر کو ظاہر کرنے کے لیے ایک ذہین کنٹرولر کو ضم کر سکتا ہے۔

ہائرارکیکل انٹر لاکنگ: ایئر سرکٹ بریکر ڈسٹری بیوشن باکس کو منطقی طور پر اپ اسٹریم ٹرانسفارمرز یا ڈاون اسٹریم برانچ کیبینٹ کے ساتھ جوڑا جا سکتا ہے تاکہ بڑے پیمانے پر بجلی کی بندش، کیبلز، آلات اور عملے کی حفاظت کی حفاظت کی جا سکے۔

پروڈکٹ کا موازنہ: ایئر سرکٹ بریکر ڈسٹری بیوشن باکس بمقابلہ معیاری ڈسٹری بیوشن باکس

صحیح ایئر سرکٹ بریکر ڈسٹری بیوشن باکس کی تفصیلات کا انتخاب کیسے کریں؟

درست انتخاب بعد کی تنصیب، دیکھ بھال، کارکردگی اور عمر میں بہتری لائے گا۔ شینگمنگ، ایئر سرکٹ بریکر ڈسٹری بیوشن بکس بنانے والے کے طور پر، ایک معیاری انتخاب کے عمل کی بنیاد پر مشورہ فراہم کرتا ہے: ایپلیکیشن → وولٹیج → کرنٹ → شارٹ سرکٹ کی گنجائش → ساختی شکل → کابینہ کی وضاحتیں → آؤٹ گوئنگ لائن اسکیم → ذہین ترتیب → ماحولیاتی تصدیق۔

I. درخواست کی وضاحت کریں۔

وضاحتیں منتخب کرنے سے پہلے، پہلے اپنے سسٹم میں ایئر سرکٹ بریکر ڈسٹری بیوشن باکس کے فنکشن کا تعین کریں۔

کم وولٹیج مین آنے والی لائن ڈسٹری بیوشن باکس: پورے کم وولٹیج سسٹم کے لیے مین سوئچ کے طور پر کام کرتا ہے، زیادہ سے زیادہ بوجھ اور زیادہ سے زیادہ شارٹ سرکٹ کرنٹ کے مطابق۔

بس ٹائی ڈسٹری بیوشن باکس: بس بار کے دو حصوں کے درمیان کنکشن کے لیے استعمال کیا جاتا ہے۔ اہم تحفظات ٹائی کی صلاحیت اور آپریٹنگ فریکوئنسی ہیں۔

اہم لوڈ فیڈر ڈسٹری بیوشن باکس: اہم سازوسامان کو طاقت دیتا ہے، جس میں اعلی وشوسنییتا اور منتخب تحفظ کی ضرورت ہوتی ہے۔

مختلف ایپلی کیشنز کو نمایاں طور پر مختلف وضاحتیں درکار ہوتی ہیں۔ یہ پہلا قدم ہے.

II شرح شدہ وولٹیج اور سسٹم کی قسم کا تعین کریں۔

عام ریٹیڈ وولٹیجز: AC 380V/400V/690V، آن سائٹ پاور سپلائی سسٹم کے مطابق ہونا چاہیے۔

سسٹم کی قسم: تھری فیز تھری وائر / تھری فیز فور وائر۔ براہ کرم تصدیق کریں کہ آیا ایک غیر جانبدار (N) لائن اور حفاظتی ارتھ (PE) لائن کی ضرورت ہے۔

غلط وولٹیج اور سسٹم کی قسم براہ راست سامان کو ناقابل استعمال بنا دے گی۔

III حساب لگائیں اور ریٹیڈ کرنٹ کو منتخب کریں۔

اصل لوڈ کرنٹ کا حساب لگائیں اور زیادہ سے زیادہ بیک وقت چلنے والے حالات کی بنیاد پر تمام ڈاؤن اسٹریم سرکٹس کے ڈیزائن کرنٹ کا خلاصہ کریں۔

منتخب کرتے وقت، ہم مستقبل میں توسیع کے لیے ایک معقول مارجن، عام طور پر 10%–30% محفوظ کرنے کی تجویز کرتے ہیں۔

عام ACB نے موجودہ درجہ بندی کی درجہ بندی کی: 630A، 800A، 1000A، 1250A، 1600A، 2000A، 2500A، 3200A، 4000A–6300A۔

اصولی طور پر، طویل مدتی آپریٹنگ کرنٹ ACB ریٹیڈ کرنٹ کا ≤ 80%–90% ہونا چاہیے۔

چہارم شارٹ سرکٹ توڑنے کی صلاحیت کی جانچ کر رہا ہے۔

سرکٹ بریکرز کا انتخاب کرتے وقت بہت سے صارفین اس نکتے کو نظر انداز کرتے ہیں، لیکن یہ بہت اہم ہے۔ ناکافی توڑنے کی صلاحیت سنگین حفاظتی خطرات کا سبب بن سکتی ہے۔

انسٹالیشن پوائنٹ پر شارٹ سرکٹ کرنٹ کا تعین کرنے کی ضرورت ہے، ٹرانسفارمر کی گنجائش، رکاوٹ اور کیبل کی لمبائی سے حساب لگانا۔

مماثل توڑنے کی صلاحیت کا انتخاب کریں: Icu / Ics ≥ سسٹم کا زیادہ سے زیادہ شارٹ سرکٹ کرنٹ۔

عام درجہ بندی: 50kA، 65kA، 80kA، 100kA۔

V. سرکٹ بریکر سٹرکچر کا انتخاب

فکسڈ ACB: کم لاگت، دیکھ بھال کے لیے بجلی کی بندش کی ضرورت ہوتی ہے۔

دراز کی قسم کا ACB: آسان دیکھ بھال، بلاتعطل دیکھ بھال کی حمایت کرتا ہے، جو صنعتی منصوبوں میں عام طور پر استعمال ہوتا ہے۔

VI ڈسٹری بیوشن باکس کیبنٹ کی وضاحتیں اور ساخت کا تعین کرنا

کابینہ کے طول و عرض ACB وضاحتیں، بس بار کی گنجائش، اور باہر جانے والے سرکٹس کی تعداد پر منحصر ہیں۔ اہم اقسام دیوار پر لگے ہوئے اور فرش پر کھڑے ہیں۔

تحفظ کی درجہ بندی: اندرونی: IP30/IP40؛ آؤٹ ڈور: IP54/IP65۔

VII بس بار اور آؤٹ گوئنگ لائن کنفیگریشن سلیکشن

درجہ حرارت میں اضافے اور طویل مدتی آپریشن کو مدنظر رکھتے ہوئے، بس بار کی وضاحتیں ریٹیڈ کرنٹ اور کاپر بس بار کراس سیکشن کی بنیاد پر منتخب کی جانی چاہئیں۔

آؤٹ گوئنگ لائن سرکٹ کی اقسام: MCCB آؤٹ گوئنگ لائن، MCB آؤٹ گوئنگ لائن، ڈائریکٹ کیبل آؤٹ گوئنگ لائن۔

کیا بیک اپ سرکٹ کی ضرورت ہے؟ اگر ایسا ہے تو، مستقبل کی صلاحیت میں توسیع کے لیے جگہ محفوظ کریں۔

VIII ذہین خصوصیات اور آلات کی ترتیب

اختیاری افعال میں شامل ہیں: کرنٹ، وولٹیج، اور توانائی کی نگرانی؛ مواصلاتی انٹرفیس؛ ریموٹ کھولنے اور بند کرنے؛ فالٹ الارم اور اسٹیٹس فیڈ بیک۔

فیکٹری، ڈیٹا سینٹر، اور پبلک بلڈنگ پروجیکٹس کے لیے ذہین قسم کی سفارش کی جاتی ہے۔

IX. ماحولیاتی اور استعمال کی حالت کی تصدیق

براہ کرم درج ذیل ماحولیاتی عوامل کی تصدیق کریں:

محیطی درجہ حرارت (اعلی درجہ حرارت کے لیے ڈیریٹنگ درکار ہے)

تنصیب کی اونچائی

دھول، نمی، یا سنکنرن گیسوں کی موجودگی

کیا سیسمک ڈیزائن کی ضرورت ہے؟
