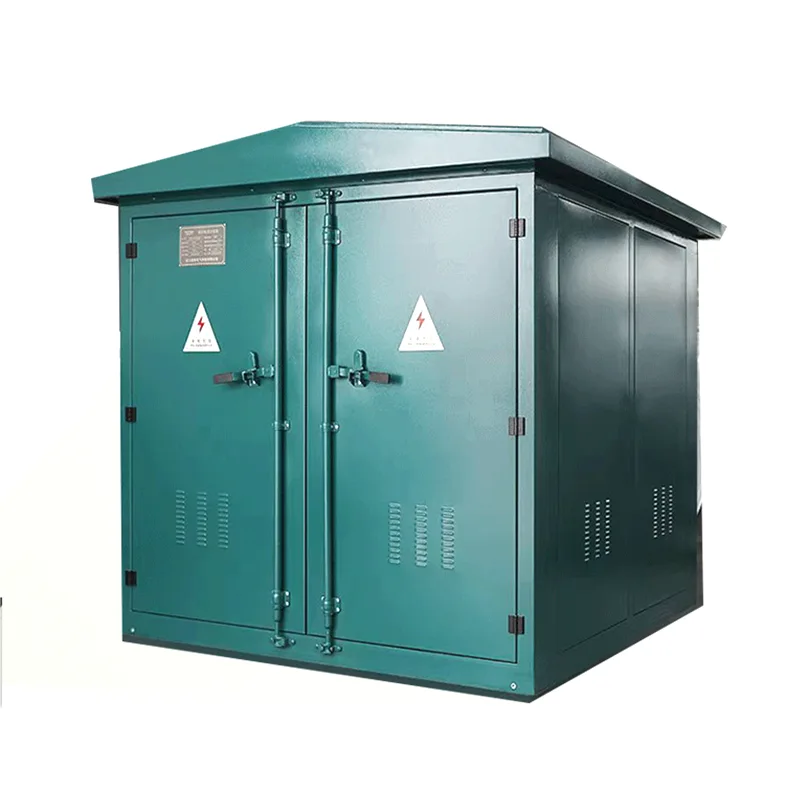

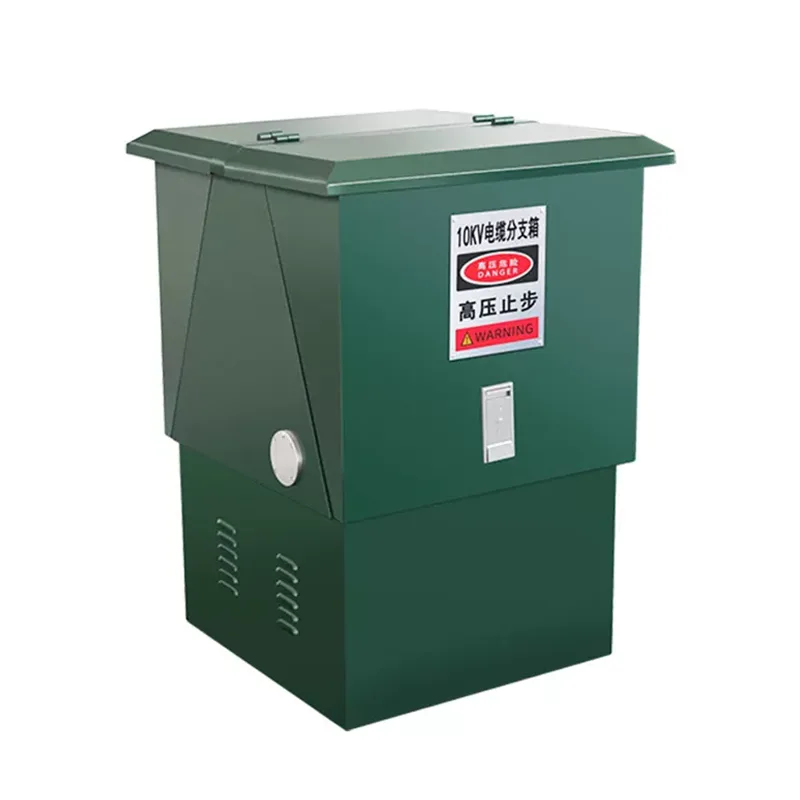

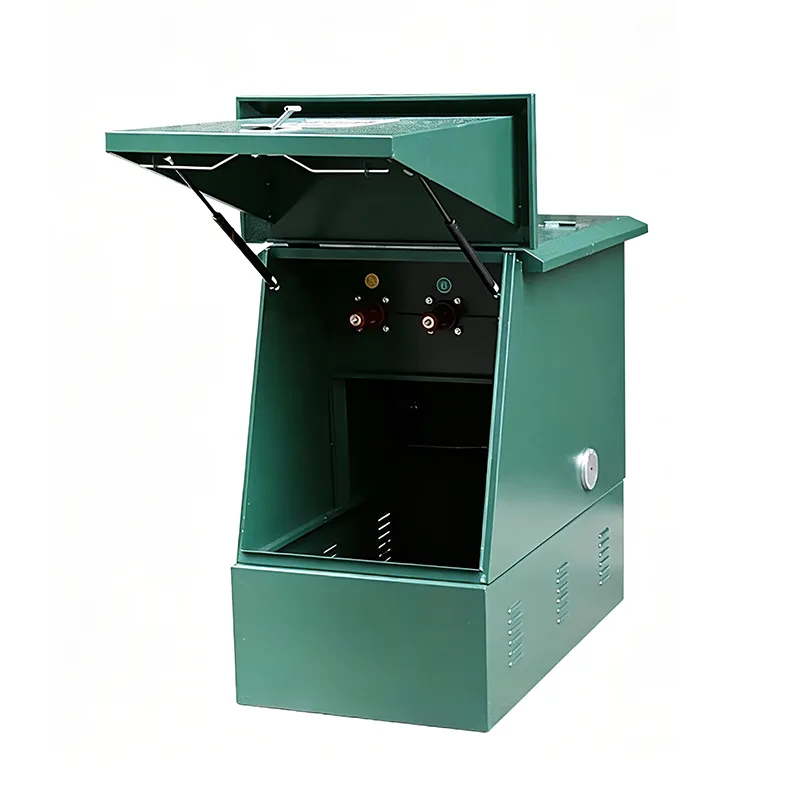

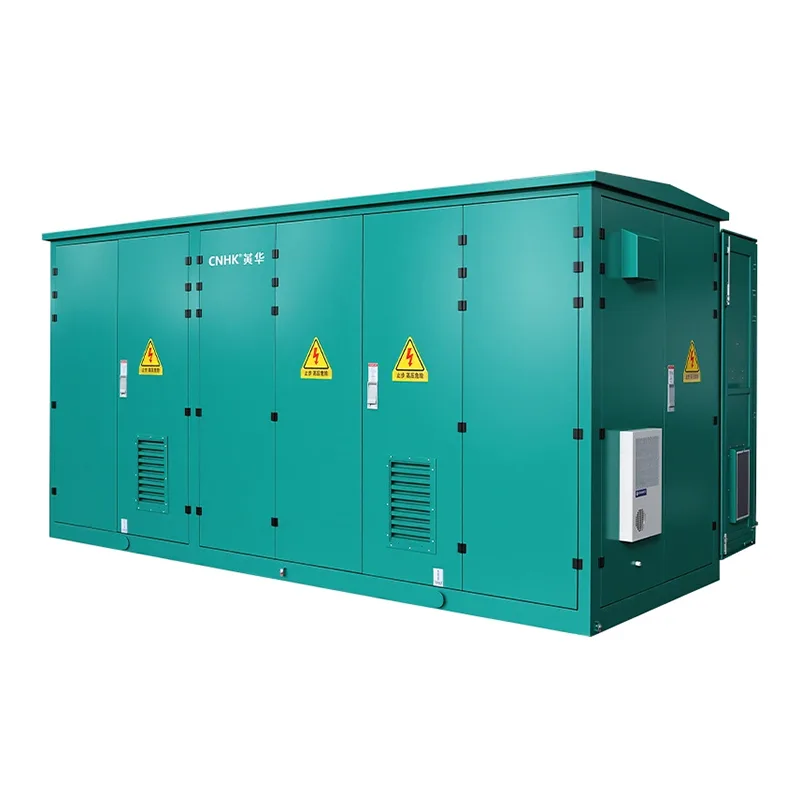

ہائی وولٹیج کیبل برانچ باکس

ہائی وولٹیج کیبل برانچ بکس 6kV-35kV میڈیم وولٹیج ڈسٹری بیوشن نیٹ ورکس میں استعمال ہوتے ہیں۔ وہ فیکٹری میں پہلے سے تیار کیے جاتے ہیں اور ہائی وولٹیج کیبل جوائنٹس کی پلگ ان اسمبلی کے ذریعے، کیبل مین ہولز کی جگہ اور ٹرمینل ہیڈز کی سائٹ پر فیبریکیشن کے ذریعے سائٹ پر نصب کیے جاتے ہیں۔ Shangming، اس پروڈکٹ کے مینوفیکچرر کے طور پر، اس کو پروجیکٹ کی اصل ضروریات کے مطابق اپنی مرضی کے مطابق بنا سکتا ہے۔ براہ کرم ہم سے رابطہ کریں۔

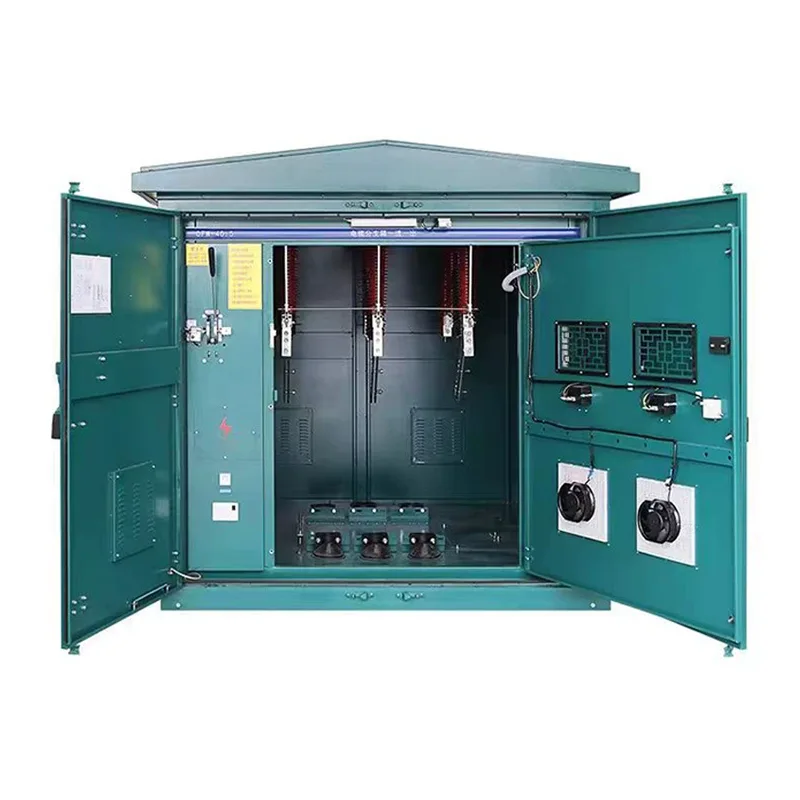

ساختی ترکیب

ہائی وولٹیج کیبل برانچ باکسز ہائی وولٹیج پاور ڈسٹری بیوشن سسٹم میں کیبل کی شاخوں، جنکشنز اور تحفظ کے اجزاء کے طور پر کام کرتے ہیں۔ جبکہ بنیادی طور پر ایک کنکشن عنصر، حفاظتی آلات اگر ضروری ہو تو ساختی اجزاء میں شامل کیے جا سکتے ہیں۔

1. انکلوژر: انکلوژر بنیادی جزو ہے۔ ہم اعلی طاقت والی دھات کا استعمال کرتے ہیں، جیسے کولڈ رولڈ اسٹیل یا سٹینلیس سٹیل، واٹر پروف، ڈسٹ پروف، سنکنرن مزاحم، اور موسم سے مزاحم خصوصیات فراہم کرتے ہیں، جو انڈور یا آؤٹ ڈور ہائی وولٹیج ماحول کے لیے موزوں ہیں۔

2. مین کیبل کنکشن ٹرمینل: یہ حصہ بڑے حصے کی ہائی وولٹیج کیبلز، ایلومینیم یا تانبے کے کنڈکٹرز کو سپورٹ کرنے، قابل اعتماد رابطے اور کم رکاوٹ کو یقینی بنانے کے لیے استعمال کیا جاتا ہے۔

3. برانچ ٹرمینلز: ایک میں ایک سے زیادہ آؤٹ ڈھانچہ، اندرونی طور پر اعلی موصلیت، گرمی سے بچنے والے مواد کے ساتھ الگ تھلگ ہے تاکہ برقی تنہائی اور شاخوں کے درمیان محفوظ فاصلے کو یقینی بنایا جا سکے۔

4. موصلیت اور تحفظ کا نظام: شارٹ سرکٹ، فلیش اوور، یا برقی جھٹکوں کے حادثات کو روکنے کے لیے ہائی وولٹیج کی جھاڑیوں اور انسولیٹنگ کور سے لیس۔

5. حفاظتی آلات: پراجیکٹ کی ضروریات پر مبنی اختیاری، بشمول ہائی وولٹیج فیوز، لوڈ سوئچ، بجلی کی ہڑتال اور اوور کرنٹ تحفظ۔ برانچ سرکٹس کے لیے آزادانہ تحفظ ممکن ہے، جبکہ مین لائن مسلسل بجلی کی فراہمی کو برقرار رکھتی ہے۔

مصنوعات کی خصوصیات

1. ہائی وولٹیج کی حفاظت اور موصلیت

ہائی وولٹیج کیبل برانچ باکس 1kV~35kV اور اس سے اوپر کی ہائی وولٹیج کیبل برانچنگ کو سپورٹ کرنے والے ایک انسولیٹنگ کور کے ساتھ ایک اعلی طاقت والے دھاتی انکلوژر کو اپناتا ہے۔ ہائی وولٹیج کی شاخیں مین ٹرنک سے مکمل طور پر الگ تھلگ ہیں، فلیش اوور، شارٹ سرکٹس، یا برقی جھٹکوں کو روکتی ہیں، IEC/GB ہائی وولٹیج پاور ڈسٹری بیوشن کے حفاظتی معیارات کو پورا کرتی ہیں۔

2. ملٹی سرکٹ برانچنگ فنکشن

یہ پروڈکٹ ون ان ملٹیپل آؤٹ لیٹ کیبل برانچنگ کو سپورٹ کرتی ہے، جس سے ضرورت کے مطابق سرکٹس کی تعداد کی لچکدار ترتیب کی اجازت دی جاتی ہے۔ اندرونی بس بار یا کنڈکٹر کا ڈھانچہ کرنٹ کو یکساں طور پر تقسیم کرتا ہے، اور مختلف برانچ کرنٹ کی صلاحیتوں کو لوڈ کی ضروریات کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے، ہائی وولٹیج کیبل کی وائرنگ کو آسان بنا کر اور تعمیراتی پیچیدگی کو کم کیا جا سکتا ہے۔

3. اعلی تحفظ کی درجہ بندی

شانگمنگ آؤٹ ڈور برانچ بکس کو IP54/IP65 تحفظ کی درجہ بندیوں کے ساتھ اپنی مرضی کے مطابق بنا سکتا ہے جو حقیقی ماحولیاتی حالات، بارش، دھول، بالائے بنفشی شعاعوں، اور سنکنرن ماحول کے خلاف مزاحمت کرتا ہے، اور اعلی درجہ حرارت، کم درجہ حرارت، اور مرطوب ماحول میں طویل مدتی آپریشن کے لیے موافق ہوتا ہے۔

4. ماڈیولر ساخت

ہمارے برانچ بکس میں ایک کمپیکٹ ڈھانچہ، واضح وائرنگ، اور سائٹ پر تنصیب کا مختصر وقت ہوتا ہے، جو روایتی کیبل ویلز کے مقابلے میں وقت کی بچت کرتا ہے۔ تنصیب کے اختیارات میں دیوار کی چڑھائی، فرش کی تنصیب، یا بریکٹ فکسنگ شامل ہیں۔ دیکھ بھال اور توسیع آسان ہے، آپریشنل کارکردگی کو بہتر بناتی ہے۔

5. لمبی عمر اور کم دیکھ بھال کے اخراجات

چونکہ ہم نے موسم کے خلاف مزاحم اور سنکنرن مزاحم مواد کا انتخاب کیا ہے، اس لیے مصنوعات کی عمر کو مؤثر طریقے سے بڑھایا جاتا ہے۔ سیل شدہ ڈیزائن دھول، نمی اور کیڑوں کو داخل ہونے سے روکتا ہے، جس کے نتیجے میں روزانہ کی کم سے کم دیکھ بھال اور کم آپریٹنگ اخراجات ہوتے ہیں۔

ہائی وولٹیج اور کم وولٹیج کیبل ڈسٹری بیوشن بکس کا موازنہ

اکثر پوچھے گئے سوالات

سوال: اگر انکلوژر کی سطح پر وولٹیج انڈیکیٹر بند ہے تو کیا میں بتا سکتا ہوں کہ آیا سرکٹ پاور سے باہر ہے؟

ج: بالکل نہیں۔ وولٹیج اشارے صرف ضمنی حوالہ کے لیے ہے۔ غیر روشن کرنے والا اشارے خراب اشارے، ناقص سینسر، یا اڑا ہوا فیوز ہو سکتا ہے۔ کسی بھی آپریشن سے پہلے، سائٹ پر جانچ کے لیے مناسب وولٹیج کی درجہ بندی کا ہائی وولٹیج ٹیسٹر استعمال کیا جانا چاہیے۔

سوال: اگر میں معائنہ کے دوران دیوار سے ہلکی سی سسکی کی آواز سنوں تو مجھے کیا کرنا چاہیے؟

A: فوری طور پر معائنہ کے لیے بجلی کی بندش کی درخواست کریں۔ ہسنا عام طور پر جزوی خارج ہونے کی علامت ہوتا ہے، جس سے ظاہر ہوتا ہے کہ اندرونی موصلیت میں شگاف پڑ گیا ہے یا غلط تنصیب کی وجہ سے خارج ہونے کا راستہ پیدا ہو گیا ہے۔ اگر فوری طور پر توجہ نہ دی گئی تو، یہ تیزی سے فیز ٹو فیز شارٹ سرکٹ میں بڑھ سکتا ہے، یا یہاں تک کہ دیوار پھٹنے کا سبب بن سکتا ہے۔

سوال: میں SF6 موصلیت اور ٹھوس موصلیت کے درمیان کیسے انتخاب کروں؟

A: SF6 موصلیت: قوس بجھانے کی مضبوط صلاحیتوں کے ساتھ انتہائی پختہ ٹیکنالوجی، لیکن اس میں گرین ہاؤس گیسوں کا اخراج شامل ہے اور اس کے لیے پریشر گیج کی باقاعدہ نگرانی کی ضرورت ہے۔

ٹھوس موصلیت: گیس سے پاک تحفظ، زیادہ ماحول دوست، انتہائی زیادہ ماحولیاتی ضروریات یا اونچائی والے علاقوں کے لیے موزوں، اندرونی ہوا کے بلبلوں کو روکتا ہے۔
