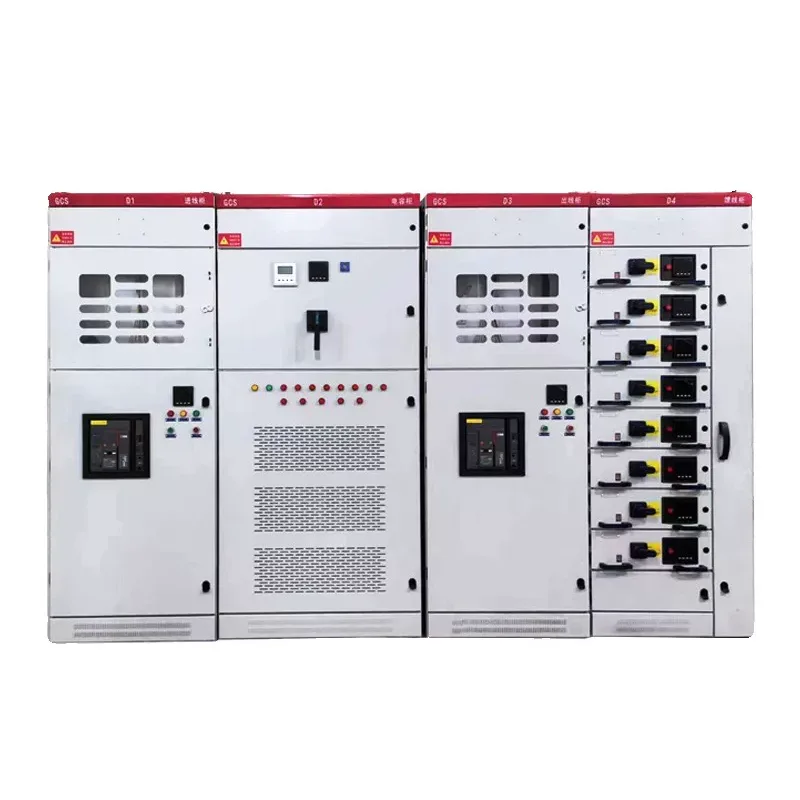

GCS کم وولٹیج واپس لینے کے قابل سوئچ گیئر

GCS کم وولٹیج واپس لینے کے قابل سوئچ گیئر کا ایک آسان ڈھانچہ ہے، اجزاء کی اچھی مطابقت ہے، اور MNS سے 20%-35% سستی ہے، جو اسے بجٹ کے لحاظ سے حساس منصوبوں کے لیے موزوں بناتی ہے۔ اگر آپ اس پروڈکٹ کو منتخب کرنے اور پراجیکٹ پلان تیار کرنا شروع کرنے میں دلچسپی رکھتے ہیں، تو براہ کرم بلا جھجھک شینگمنگ سے رابطہ کریں، جو Yueqing، Wenzhou، China سے ایک قابل اعتماد سپلائر ہے۔

مصنوعات کی خصوصیات

GCS کم وولٹیج واپس لینے کے قابل سوئچ گیئر MNS کی اعلی وشوسنییتا کو GGD کے آپریشن میں آسانی کے ساتھ جوڑتا ہے، یہ بہت سے سرکٹس کے ساتھ کم وولٹیج پاور ڈسٹری بیوشن سسٹم کے لیے مثالی ہے، بار بار دیکھ بھال، اور مجموعی اخراجات کو کنٹرول کرنے پر توجہ مرکوز کرتا ہے۔

1. ماڈیولر واپس لینے والا ڈھانچہ

GCS فنکشنل یونٹ ایک معیاری دراز قسم کے ڈیزائن کو اپناتے ہیں، جس سے فوری اندراج اور ہٹایا جا سکتا ہے۔ ایک سرکٹ کی ناکامی یا دیکھ بھال کی صورت میں، یونٹ کو دوسرے سرکٹس کے آپریشن کو متاثر کیے بغیر، بجلی کی بندش کے وقت اور دیکھ بھال کے اخراجات کو کم کرتے ہوئے آزادانہ طور پر واپس لیا جا سکتا ہے۔

سوئچ گیئر کا ماڈیولر ڈیزائن مضبوط استعداد پیش کرتا ہے، مستقبل میں توسیع یا تبدیلی کی سہولت فراہم کرتا ہے۔

2. اعلی حفاظت کی سطح

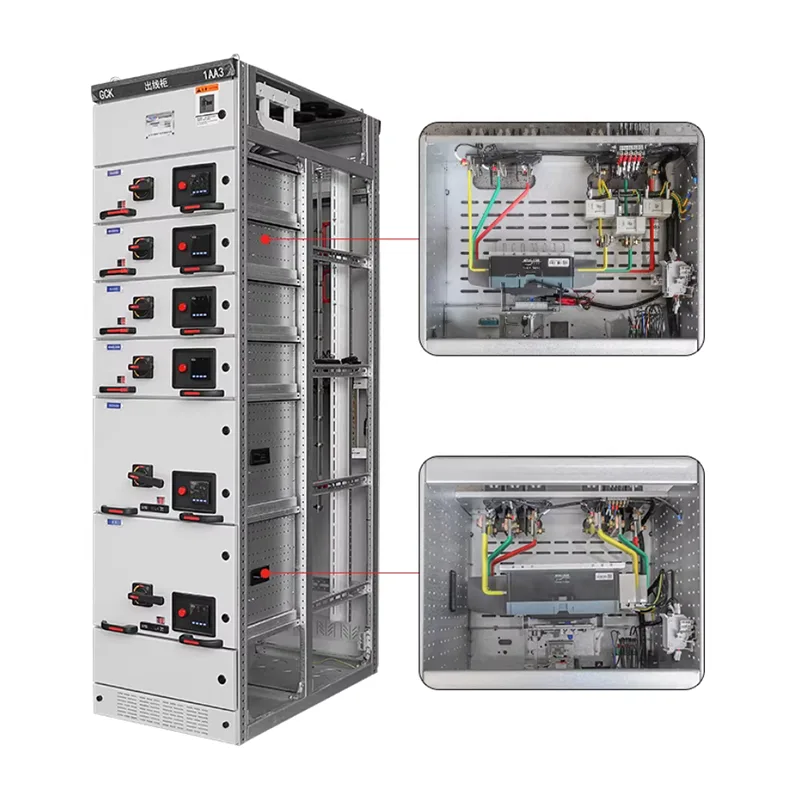

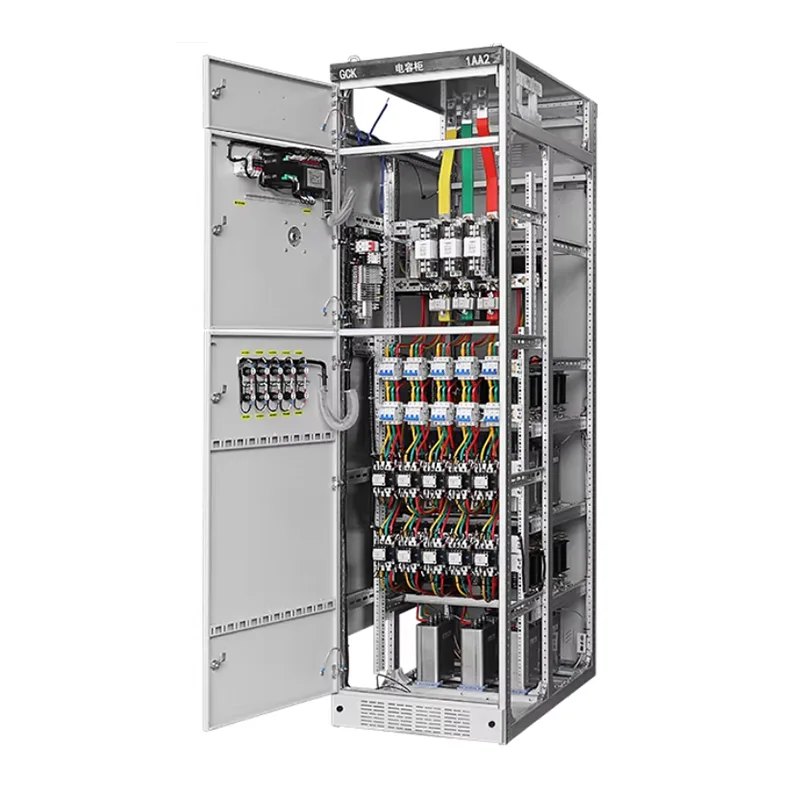

جی سی ایس کیبنٹ اندرونی طور پر تقسیم کیا گیا ہے: ایک بس بار کمپارٹمنٹ، ایک فنکشنل یونٹ کا کمپارٹمنٹ، اور ایک کیبل کمپارٹمنٹ۔ ان فعال علاقوں کو مؤثر طریقے سے الگ تھلگ کر دیا گیا ہے تاکہ غلطی کے پھیلاؤ کو روکا جا سکے۔

ہم اعلیٰ تحفظ کی سطحوں کے لیے اختیارات کی حمایت کرتے ہیں، جنہیں اصل آپریٹنگ حالات کی بنیاد پر اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

حفاظتی خصوصیات صنعتی اور عوامی کام کے منصوبوں کی بجلی کی ضروریات کو پورا کرتے ہوئے آپریشنل حفاظت اور استحکام کو بڑھاتی ہیں۔

3. آسان دیکھ بھال اور آپریشن

دراز یونٹ میں ٹیسٹ، کام کرنے، اور منقطع ہونے والی پوزیشنیں شامل ہیں، جو بجلی بند ہونے یا جزوی طور پر متحرک حالات میں بھی معائنہ اور تبدیلی کی اجازت دیتی ہیں۔ وائرنگ اور آپریٹنگ اسپیس کو عقلی طور پر ڈیزائن کیا گیا ہے، جو اسے دیکھ بھال کے عملے کے لیے صارف دوست بناتا ہے اور ایسے نظاموں کے لیے موزوں ہے جن کو بار بار دیکھ بھال کی ضرورت ہوتی ہے، جیسے MCC منظرنامے۔

4. وسیع قابل اطلاق

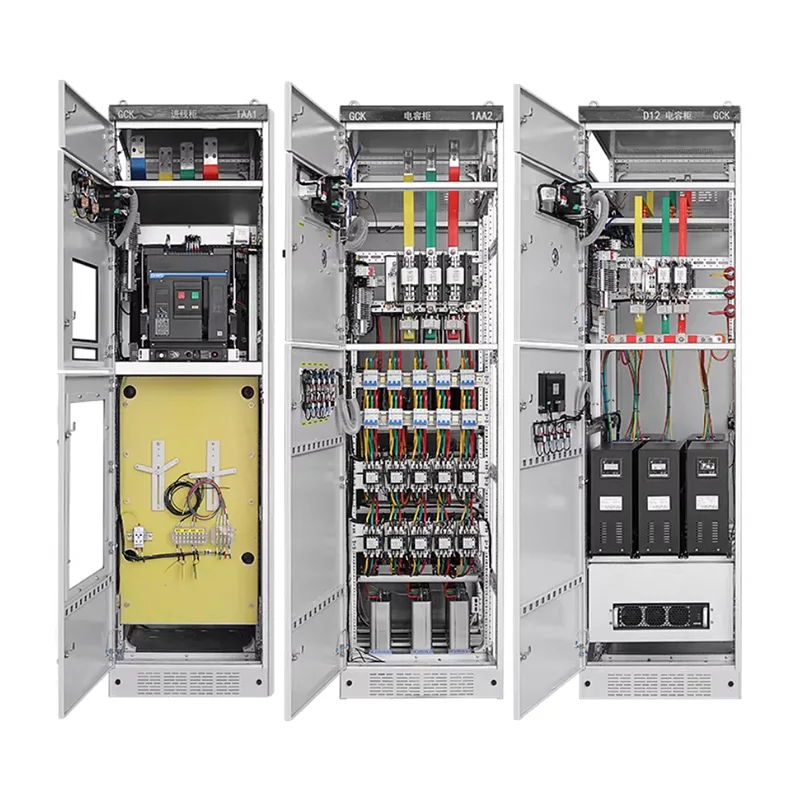

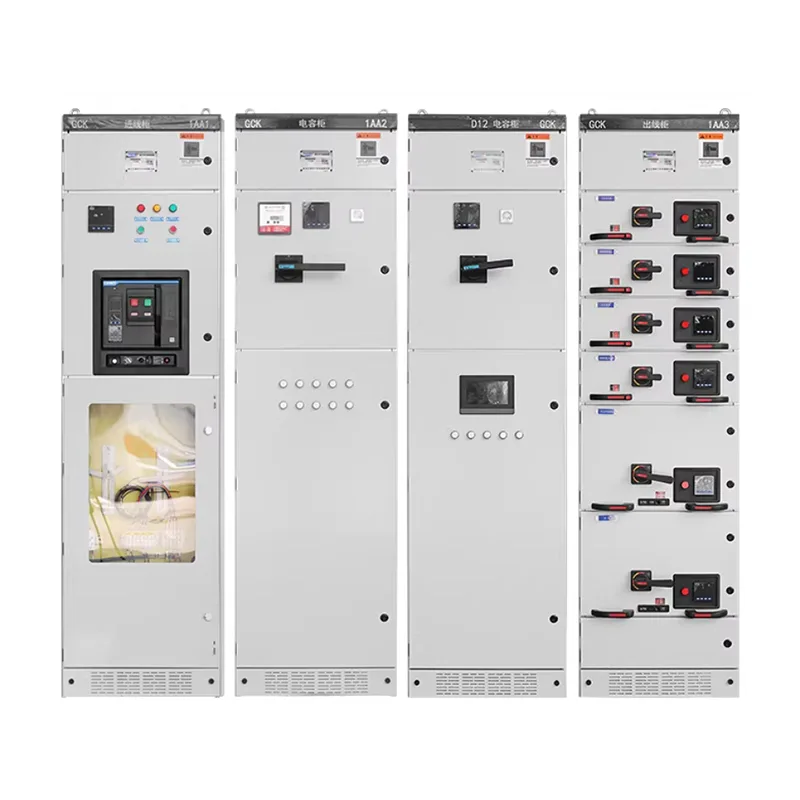

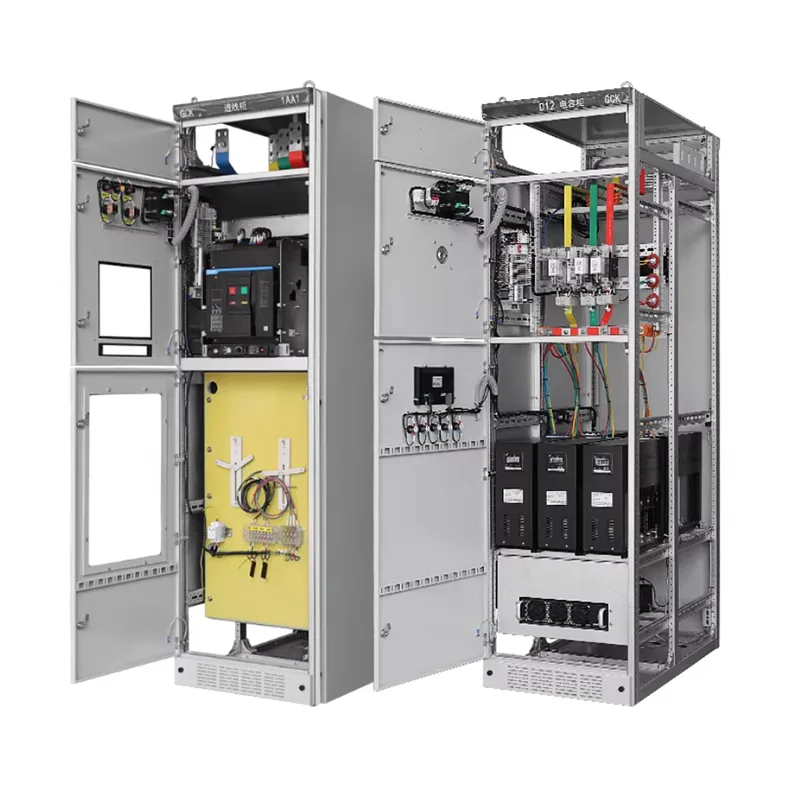

GCS کیبنٹ کو تقسیم کیبنٹ، فیڈر کیبنٹ، موٹر کنٹرول سینٹر (MCC) وغیرہ کے طور پر استعمال کیا جا سکتا ہے، جو مختلف الیکٹریکل اجزاء کے امتزاج کو سپورٹ کرتا ہے اور مختلف صلاحیت اور سرکٹ کی مقدار کی ضروریات کو پورا کرتا ہے۔ ایک واحد نظام متعدد درخواست کی ضروریات کو پورا کر سکتا ہے۔

5. اعلیٰ لاگت کی تاثیر

MNS واپس لینے کے قابل کابینہ کے مقابلے میں، GCS کا ڈھانچہ آسان اور زیادہ قابل کنٹرول اخراجات ہے۔

فکسڈ سوئچ گیئر کے مقابلے میں، یہ حفاظت اور دیکھ بھال میں اہم فوائد پیش کرتا ہے، جو اسے درمیانے سے بڑے پیمانے کے منصوبوں یا بجٹ کے لحاظ سے حساس منصوبوں کے لیے خاص طور پر موزوں بناتا ہے، جس سے کارکردگی اور لاگت کے درمیان توازن حاصل ہوتا ہے۔

GCS کم وولٹیج واپس لینے کے قابل سوئچ گیئر کو کیسے برقرار رکھا جائے؟

اس کی سروس کی زندگی کو بڑھانے، خرابیوں کو روکنے، اور مسلسل بجلی کی فراہمی کو یقینی بنانے کے لیے، مناسب دیکھ بھال بہت ضروری ہے۔ شینگمنگ جامع دستاویزات فراہم کرتا ہے اور کچھ تجاویز پیش کرتا ہے۔

I. روزانہ معائنہ

1. آپریشن انڈیکیٹر چیک: دراز پینل انڈیکیٹر لائٹس کو غیر معمولی طور پر نہیں چمکنا چاہیے۔ ammeter کرنٹ متوازن ہونا چاہیے۔

2. درجہ حرارت میں اضافہ چیک: مین بس بار کنیکٹر، دراز پرائمری کنیکٹرز، اور سرکٹ بریکر انلیٹ/آؤٹ لیٹ ٹرمینلز کے درجہ حرارت میں اضافے کی پیمائش کرنے کے لیے ایک ہینڈ ہیلڈ انفراریڈ تھرمامیٹر استعمال کریں۔ ≤40K (≤80℃ محیط درجہ حرارت پر +40℃)۔

3. غیر معمولی بدبو/آواز کی جانچ: جلنے والی بو، خارج ہونے والی آوازیں، یا گونجنے والی آوازوں کی جانچ کریں۔

4. دروازے کی مہر اور صفائی کی جانچ: کیا کابینہ کے دروازے کی مہریں پرانی ہیں؟ کیا اندرونی دھول جمع ہے؟

5. دراز کی پوزیشن چیک: کیا تمام دراز اپنی منسلک پوزیشنوں پر ہیں؟ کیا وہ ڈھیلے ہیں؟

II متواتر دیکھ بھال

مرحلہ 1: پاور آف تیاری۔ تصدیق کریں کہ اپ اسٹریم پاور سپلائی منقطع ہے اور وولٹیج کی جانچ کریں۔

مرحلہ 2: دراز کو کھلی پوزیشن پر منتقل کریں اور اسے مکمل طور پر باہر نکالیں۔ نوٹ کریں کہ بنیادی پلگ خود بخود منقطع ہو جائیں گے۔ ثانوی پلگ دستی طور پر ہٹایا جا سکتا ہے.

مرحلہ 3: دراز یونٹ کی بحالی۔ مختلف اجزاء کو دیکھ بھال کے مختلف طریقہ کار کی ضرورت ہوتی ہے، بشمول صفائی اور جانچ۔

مرحلہ 4: کابینہ کی اندرونی دیکھ بھال

مین بس بار: ڈھیلے بولٹ کی جانچ کریں۔

عمودی برانچ بس بار: جمع شدہ دھول کو صاف کریں اور خراب موصلیت کی چادروں کی جانچ کریں۔

کیبل کمپارٹمنٹ: کیبلز کو منظم کریں اور چیک کریں کہ کیبل کے سروں کی زیادہ گرمی یا رنگت ہے۔

گراؤنڈنگ سسٹم: PE بس بار اور کابینہ کے درمیان گراؤنڈنگ مزاحمت کی پیمائش کریں (≤0.1Ω ہونا چاہئے)۔

مرحلہ 5: فنکشنل ٹیسٹ

دراز کو واپس کنکشن پوزیشن پر دھکیلیں۔ پاور آن کرنے کے بعد، ٹیسٹ پوزیشن میں کنٹرول سرکٹ کی جانچ کریں۔ اس بات کی تصدیق کرنے کے لیے کہ کوئی اسامانیتا نہیں ہے، 10 منٹ تک بغیر بوجھ کا ٹیسٹ چلائیں۔

کلیدی دیکھ بھال کی احتیاطی تدابیر

1. پرائمری ماڈیولز کے پاور آن ہونے تک کبھی پلگ یا ان پلگ نہ کریں۔

پرائمری ماڈیولز مین سرکٹ میں زیادہ کرنٹ رکھتے ہیں اور دراز کے کھلے مقام پر ہونے اور سسٹم کے بند ہونے کے بعد ہی ان کو چلایا جانا چاہیے۔

بصورت دیگر، یہ الیکٹرک آرک کا سبب بن سکتا ہے، جس کے نتیجے میں ذاتی چوٹ یا سامان کو نقصان پہنچ سکتا ہے۔

2. مختلف سائز کے درازوں کو مکس نہ کریں۔

GCS دراز کو 1/2، 1، 2، اور 3 یونٹ سائز میں ڈیزائن کیا گیا ہے، جس کی اونچائییں بنیادی ماڈیول کی پوزیشنوں سے سختی سے مطابقت رکھتی ہیں۔

غلط تنصیب ماڈیول کی غلط ترتیب، خراب رابطہ، اور زیادہ گرمی کا باعث بنے گی۔

3. پانچ پروف انٹرلاک کو باقاعدگی سے چیک کریں۔

ٹیسٹ: سرکٹ بریکر بند ہونے کے ساتھ، کیا دراز کو باہر نکالا جا سکتا ہے؟ ایسا نہیں ہونا چاہیے۔

اگر انٹرلاک ناکام ہوجاتا ہے تو، غلط کام کو روکنے کے لیے فوری طور پر استعمال اور مرمت بند کریں۔

4. مرطوب ماحول میں کنڈینسیشن مخالف اقدامات کو بہتر بنائیں۔

اگر آپ کا پروجیکٹ برسات کے موسم میں یا پانی کے پلانٹ میں واقع ہے تو ماہانہ ہیٹر کے آپریشن کو چیک کریں۔

حل کی تصدیق کرتے وقت، آپ خودکار اسٹارٹ اسٹاپ کے لیے ایک ذہین کنڈینسیشن کنٹرولر انسٹال کرنے کا انتخاب کرسکتے ہیں۔

اکثر پوچھے گئے سوالات

سوال: سوئچ گیئر کیبنٹ کو اپنی مرضی کے مطابق بناتے وقت، میں فکسڈ ٹائپ (GGD) یا واپس لینے کے قابل قسم (GCS/MNS) میں سے کیسے انتخاب کروں؟

A: GGD موزوں ہے جب: محدود بجٹ، واحد بوجھ، بجلی کی بندش کی بحالی کے لیے الاؤنس، یا سخت ماحول؛ ان معاملات میں فکسڈ وائرنگ زیادہ قابل اعتماد ہے۔

GCS/MNS موزوں ہے جب: بنیادی پروڈکشن لائنوں کو بجلی کی بندش کے اہم نقصانات، محدود جگہ کے ساتھ متعدد سرکٹس، تیز لائیو لائن مینٹیننس کی ضرورت ہوتی ہے، اور اعلی آٹومیشن اور ذہانت کو ترجیح دیتے ہیں۔

سوال: اونچائی سوئچ گیئر کی تخصیص کو کیسے متاثر کرتی ہے؟

A: 1000 میٹر سے اوپر کی اونچائی پر، پتلی ہوا گرمی کی کھپت اور موصلیت کی صلاحیت کو کم کرتی ہے۔

آپ کو حسب ضرورت کے دوران ہمیں مطلع کرنا چاہیے اگر آپ کو انتخاب کے دوران ایئر گیپس، اعلی درجے کے انسولیٹر، یا ڈیریٹنگ کی ضرورت ہو۔

سوال: GCS کم وولٹیج کے نکالنے کے قابل سوئچ گیئر کے درازوں کو نکالنا یا ڈالنا بعض اوقات مشکل کیوں ہوتا ہے؟

A: گائیڈ ریل کی خرابی: یہ تنصیب کے دوران ناہموار فاؤنڈیشن کی وجہ سے ہو سکتا ہے، جس کی وجہ سے کابینہ میں بگاڑ پیدا ہوتا ہے۔

انٹر لاکنگ: چیک کریں کہ آیا سرکٹ بریکر پوری طرح کھلی پوزیشن میں ہے۔ حفاظت کے لیے، جب سرکٹ بریکر لگے گا تو مکینیکل انٹر لاک دراز کو لاک کر دے گا۔

چکنا کرنے کی ناکامی: طویل عرصے تک دیکھ بھال کی کمی میکانی میکانزم کو سخت ہونے کا سبب بن سکتی ہے۔ دراز کو زبردستی نہ دھکیلیں اور نہ کھینچیں۔ کسی بھی غیر ملکی اشیاء کو ہٹا دیں اور چکنا کرنے والے کی مناسب مقدار لگائیں۔
