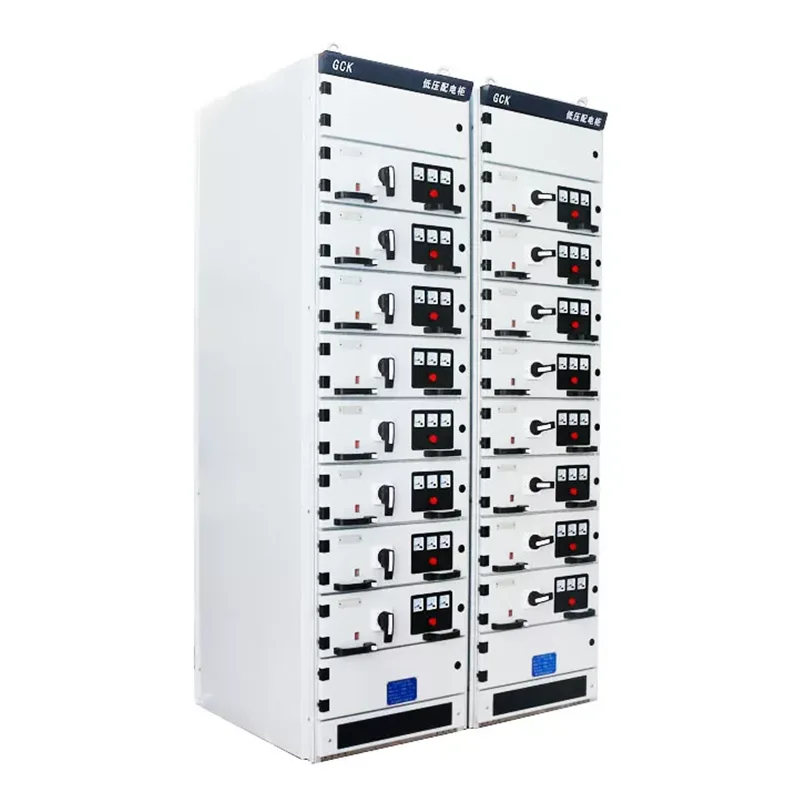

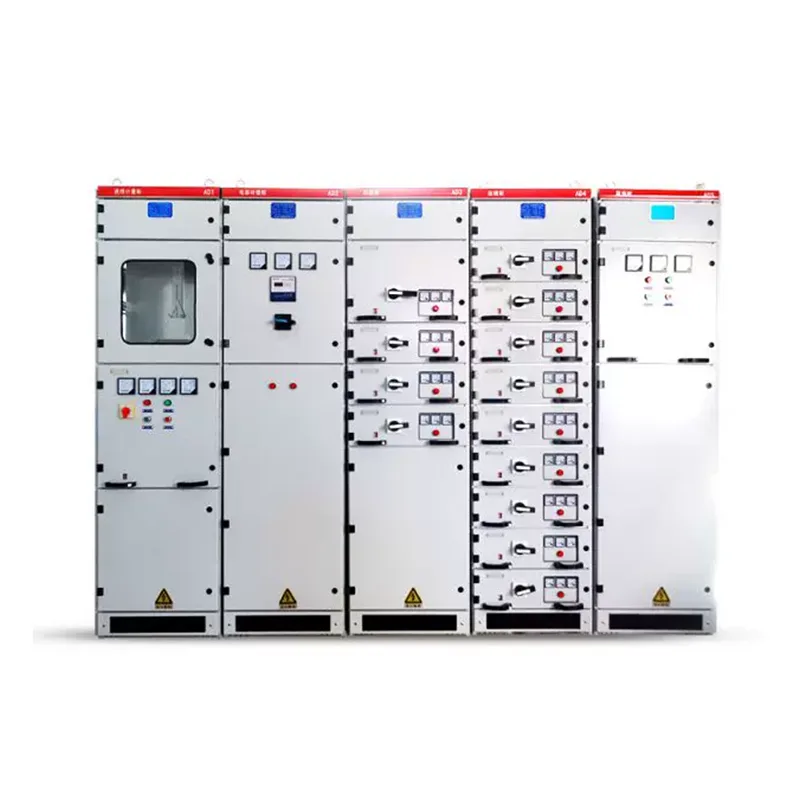

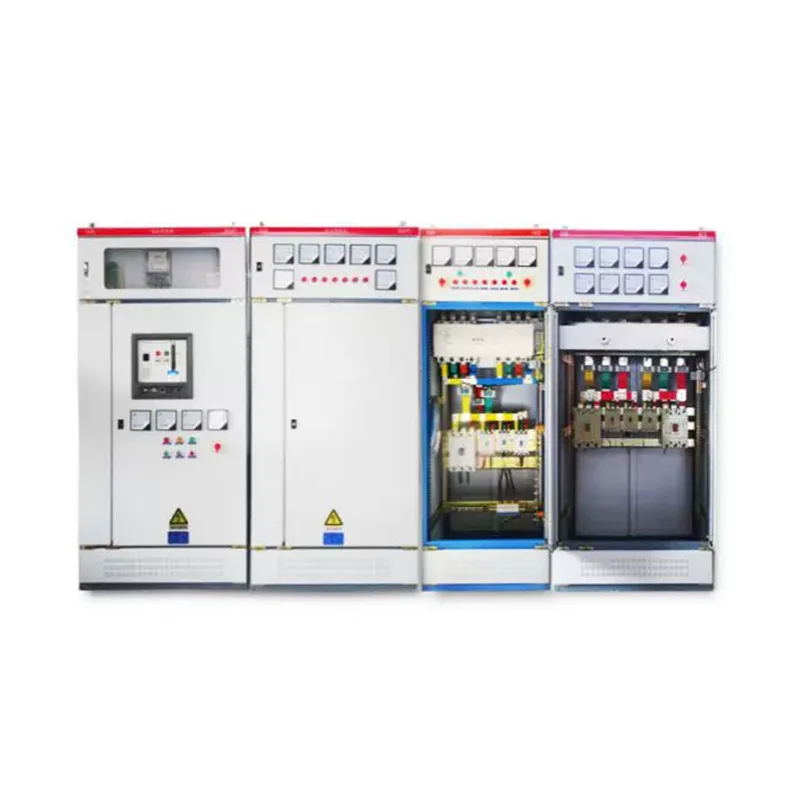

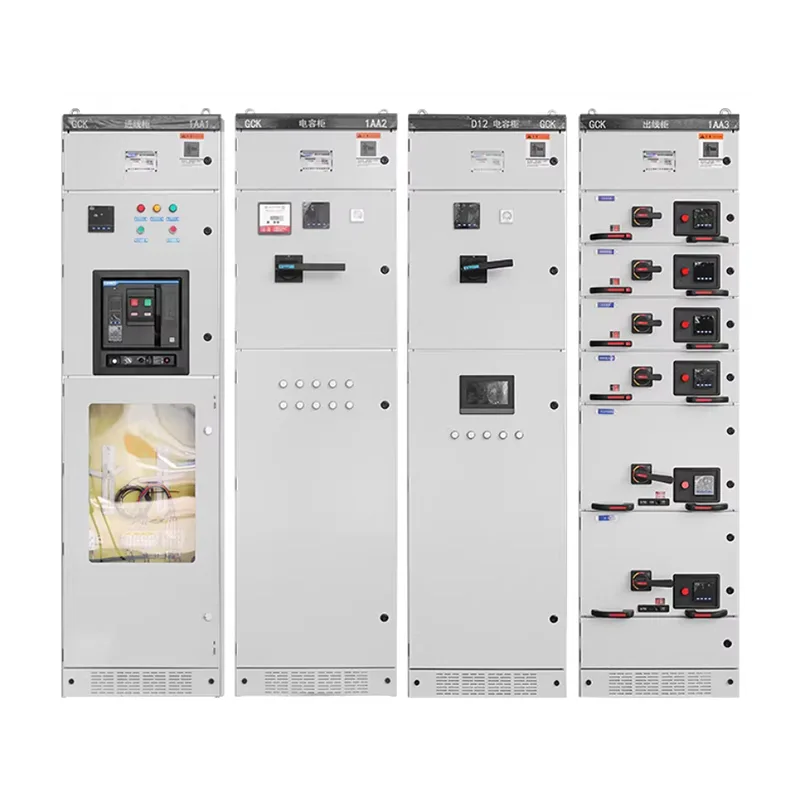

MNS کم وولٹیج واپس لینے کے قابل سوئچ گیئر

MNS کم وولٹیج واپس لینے کے قابل سوئچ گیئر کے قابل بھروسہ سپلائر کی تلاش ہے؟ چین سے شانگنگ ایک قابل اعتماد انتخاب ہے۔ یہ سوئچ گیئر الگ تھلگ زونز، نظام کی بحالی کی کارکردگی اور آپریشنل تسلسل کو بہتر بناتا ہے۔ اسے دنیا بھر میں 50 سے زائد ممالک اور خطوں میں برآمد کیا گیا ہے۔

MNS کم وولٹیج واپس لینے کے قابل سوئچ گیئر کیا ہے؟

ابتدائی طور پر سوئٹزرلینڈ کے ABB نے تیار کیا اور عالمی مینوفیکچرنگ کے لیے لائسنس یافتہ، MNS کم وولٹیج واپس لینے کے قابل سوئچ گیئر بجلی کی تقسیم کا ایک جدید نظام ہے۔ شانگمنگ فیکٹری میں اس پروڈکٹ کے لیے بالغ پروسیسنگ ٹیکنالوجی ہے اور حسب ضرورت کو سپورٹ کرتی ہے۔

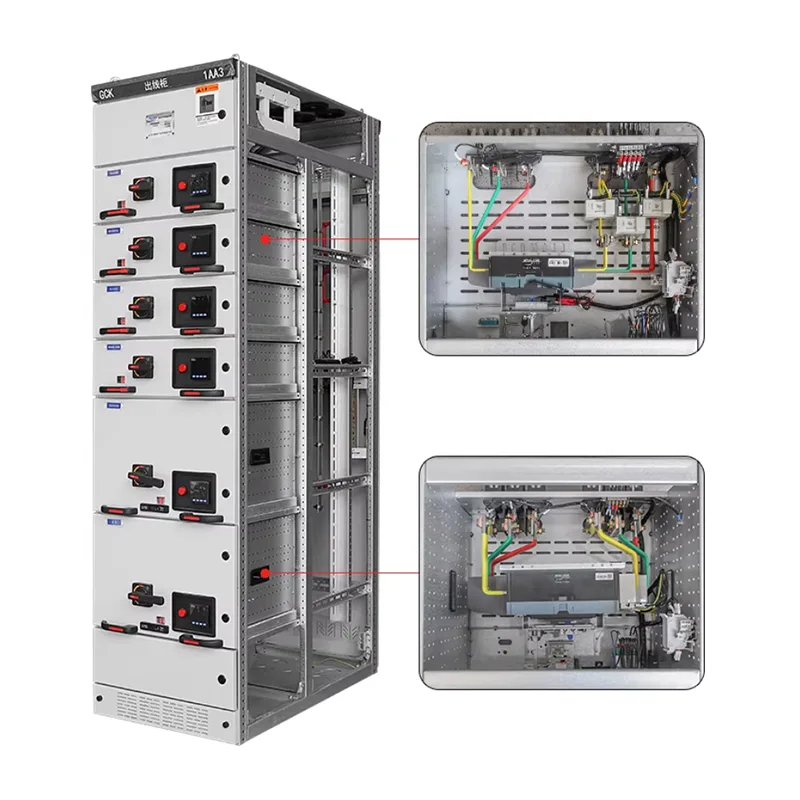

GGD فکسڈ سوئچ گیئر کے برعکس، MNS کا ہر سرکٹ آزادانہ طور پر پل آؤٹ دراز ماڈیول میں نصب ہوتا ہے۔ اگر کوئی سرکٹ ناکام ہو جاتا ہے، تو آپریٹر مرمت یا تبدیلی کے لیے دراز کو براہ راست باہر نکال سکتا ہے، جب کہ کابینہ میں موجود دیگر سرکٹس معمول کے مطابق کام کرتے رہتے ہیں، اس طرح دیکھ بھال کے دوران بلاتعطل بجلی کی فراہمی حاصل ہوتی ہے۔ یکساں تصریحات کے دراز قابل تبادلہ ہیں، غلطی کی وصولی کے وقت کو مختصر کرتے ہیں۔

ساختی خصوصیات

MNS کم وولٹیج واپس لینے کے قابل سوئچ گیئر کے فریم کو 25mm ماڈیولر سوراخوں کے ساتھ C-shaped پروفائلز کا استعمال کرتے ہوئے اسمبل کیا جاتا ہے، جس کے نتیجے میں ہائی میکینیکل طاقت اور جھٹکا مزاحمت کے ساتھ ہلکا پھلکا ڈھانچہ ہوتا ہے۔

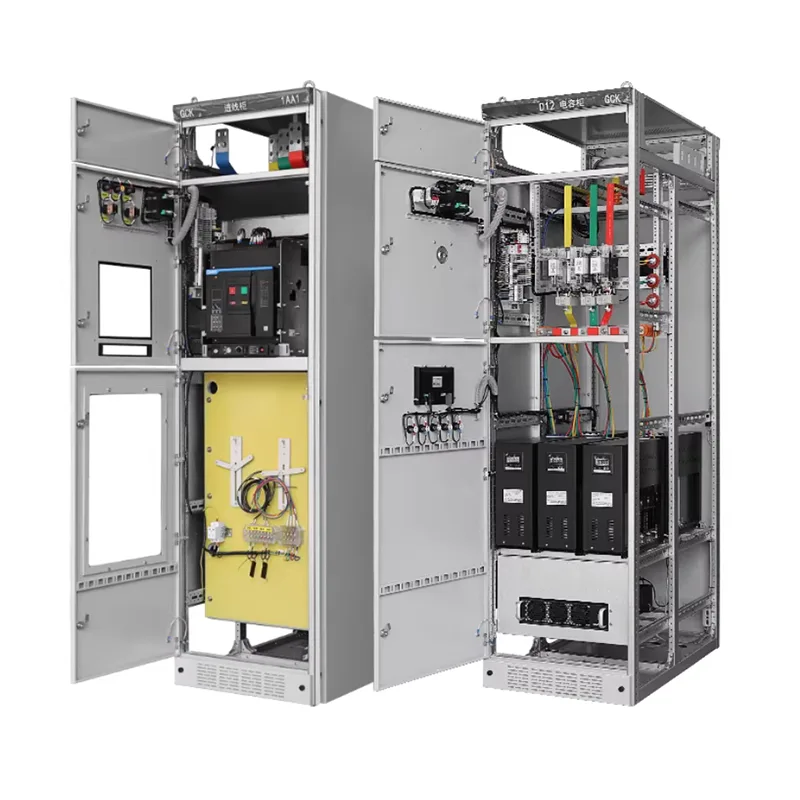

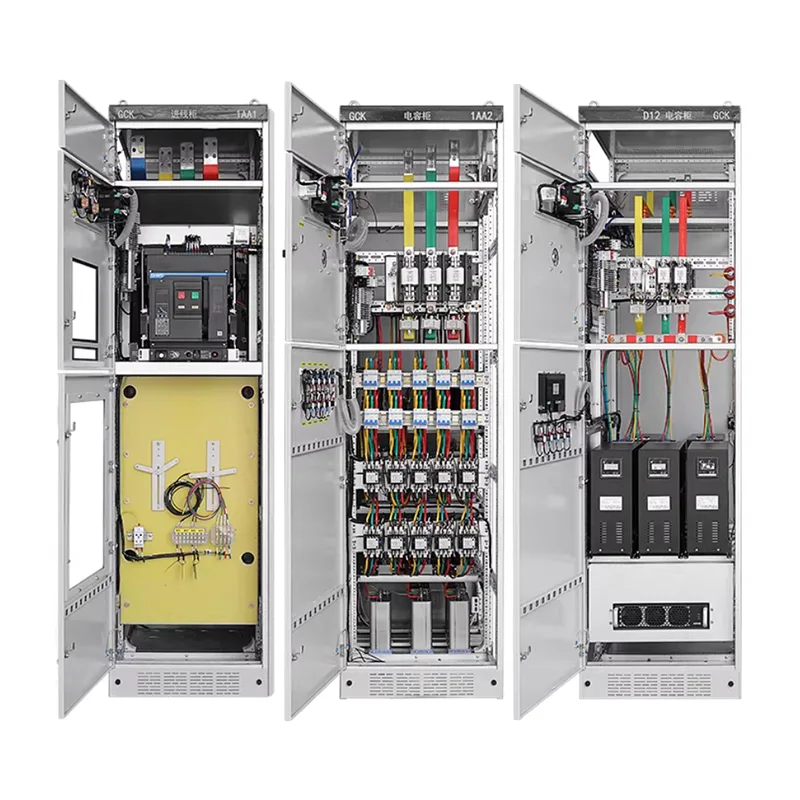

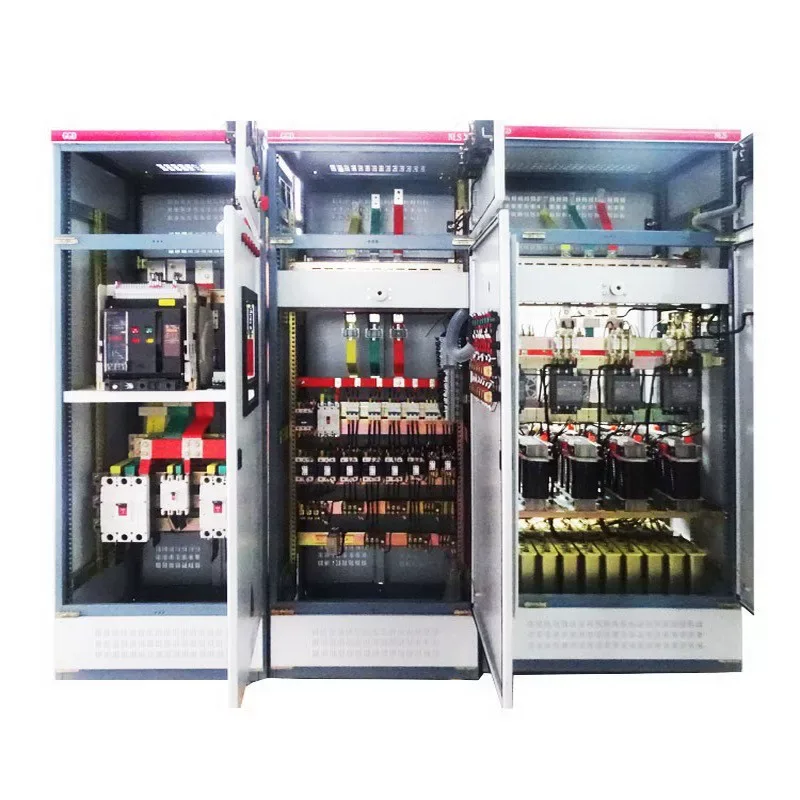

کابینہ کے اندرونی حصے کو سختی سے تین آزاد زونوں میں تقسیم کیا گیا ہے تاکہ غلطی کے پھیلاؤ کو روکا جا سکے۔

فنکشنل یونٹ کمپارٹمنٹ: دراز ماڈیولز پر مشتمل ہے۔

بس بار کا کمپارٹمنٹ: کیبنٹ کے عقبی یا اوپر، ہاؤسنگ مین اور ڈسٹری بیوشن بس بارز۔

کیبل کمپارٹمنٹ: بیرونی کیبل کنکشن کے لیے کابینہ کے پہلو میں واقع ہے۔

MNS اعلی طاقت والے شعلہ retardant پلاسٹک سے بنے ملٹی فنکشنل پینلز کا بھی استعمال کرتا ہے، جو افقی اور عمودی بس باروں کو مؤثر طریقے سے الگ کرتا ہے اور کمپارٹمنٹس کے درمیان آرکنگ کو روکتا ہے۔

تکنیکی پیرامیٹرز

سیفٹی ڈیزائن

استعمال کے دوران، سوئچ گیئر کو ذاتی حفاظت اور سازوسامان کے تحفظ پر جامع غور کرنے کی ضرورت ہوتی ہے۔ Shangming کی مصنوعات کو فیکٹری چھوڑنے سے پہلے سات معیار کے معائنہ کے عمل سے گزرنا پڑتا ہے تاکہ یہ یقینی بنایا جا سکے کہ تمام بڑے حفاظتی ڈیزائن اپنی جگہ پر ہیں، بین الاقوامی اور ملکی معیارات جیسے کہ IEC 61439-1/GB 7251.1 کو پورا کرتے ہیں، اور مکمل سرٹیفیکیشن دستاویزات اور ٹیسٹ رپورٹس فراہم کرتے ہیں۔

مکمل تنہائی: MNS کم وولٹیج واپس لینے کے قابل سوئچ گیئر فنکشنل یونٹ کمپارٹمنٹ، بس بار کمپارٹمنٹ، اور کیبل کمپارٹمنٹ کو مکمل طور پر الگ کرنے کے لیے دھاتی پلیٹوں کا استعمال کرتا ہے۔ فالٹ انرجی اس کمپارٹمنٹ کے اندر ہی محدود ہے، ملحقہ سرکٹس کو متاثر نہیں کرتی اور فالٹ آرکس کے پھیلاؤ کو روکتی ہے۔

پانچ گنا انٹر لاک: انسانی غلطی کی وجہ سے بجلی کے جھٹکے یا سامان کو پہنچنے والے نقصان کو روکتا ہے۔

جب سرکٹ بریکر کھلا ہو تو دراز کو منسلک پوزیشن سے ہی نکالا جا سکتا ہے۔ مکینیکل انٹر لاکنگ راڈ پش میکانزم کو لاک کر دیتا ہے۔ → مین سرکٹ کو بوجھ کے نیچے کھولنے اور بند کرنے سے روکتا ہے۔

فنکشنل یونٹ کے ٹوکری کے دروازے اور دراز کی پوزیشن آپس میں جڑی ہوئی ہے۔ اگر دراز پوری طرح سے باہر نہ نکالا جائے تو دروازہ نہیں کھولا جا سکتا۔ بس بار/کیبل کے ڈبے کو کھولنے کے لیے خصوصی ٹولز کی ضرورت ہوتی ہے۔ → توانائی والے کمپارٹمنٹ میں حادثاتی طور پر داخل ہونے سے روکتا ہے۔

گراؤنڈنگ سوئچ اور مین سوئچ میکانکی طور پر آپس میں جڑے ہوئے ہیں۔ جب مین سرکٹ کو متحرک کیا جاتا ہے تو گراؤنڈنگ سوئچ کو بند نہیں کیا جا سکتا۔ → توانائی کے دوران گراؤنڈنگ تاروں کو جوڑنے سے روکتا ہے۔

جب گراؤنڈنگ سوئچ بند ہو جاتا ہے، تو مین سوئچ کو کنکشن کی پوزیشن پر نہیں بڑھایا جا سکتا۔ → گراؤنڈنگ وائر سے منسلک ہونے سے توانائی پیدا کرنے سے روکتا ہے۔

اختیاری کلیدی انٹر لاکنگ یا الیکٹرانک لاجک انٹر لاکنگ درست آپریٹنگ ترتیب کو یقینی بناتی ہے۔ → سرکٹ بریکر کے حادثاتی طور پر کھلنے اور بند ہونے سے روکتا ہے۔

فالٹ پریشر ریلیف: ایم این ایس کی کابینہ کو ایک مخصوص پریشر ریلیف چینل کے ساتھ ڈیزائن کیا گیا ہے۔ اندرونی حادثاتی شارٹ سرکٹ کی صورت میں، ہائی ٹمپریچر، ہائی پریشر گیس اوپر کی طرف خارج ہوتی ہے، سامنے والے آپریٹرز کی حفاظت کرتی ہے، اور IEC 61641 آرک فالٹ ٹیسٹ کی ضروریات کو پورا کرتی ہے۔

ہم کن صنعتوں کے لیے MNS کم وولٹیج واپس لینے کے قابل سوئچ گیئر کی سفارش کرتے ہیں؟

1. پیٹرو کیمیکل انڈسٹری

پیٹرو کیمیکل انڈسٹری کو مسلسل پیداوار کی ضرورت ہوتی ہے اور وہ بجلی کی طویل بندش کو برداشت نہیں کر سکتی۔ آپریٹنگ حالات میں متعدد موٹر سرکٹس، بڑی بوجھ کی گنجائش، اور بار بار شروع ہونا شامل ہیں۔ فکسڈ سوئچ گیئر بہت خطرناک ہے اور دیکھ بھال کے بہت زیادہ اخراجات اٹھاتے ہیں۔

MNS سوئچ گیئر کے دراز کی قسم کے یونٹ محفوظ ماحول میں لائیو دیکھ بھال کی اجازت دیتے ہیں، واضح سرکٹ آئسولیشن فراہم کرتے ہیں، حادثات کے اثرات کو کم کرتے ہیں، اور توسیع اور اپ گریڈ کی سہولت فراہم کرتے ہیں۔

2. بڑے پیمانے پر مینوفیکچرنگ

بڑے پیمانے پر مینوفیکچرنگ انڈسٹریز جیسے سٹیل، سیمنٹ، اور آٹوموبائل فیکٹریاں گھنے موٹر بوجھ اور بڑے پیمانے پر برقی نظام کے ساتھ مسلسل کام کرتی ہیں۔

MNS MCC اسکیموں کی حمایت کرتا ہے، سرکٹس کو معیاری بناتا ہے، اور تیزی سے دیکھ بھال اور تبدیلی کی اجازت دیتا ہے۔ فنکشنل یونٹس کو بتدریج شامل کیا جا سکتا ہے کیونکہ پیداوار لائنوں میں توسیع ہوتی ہے۔ اگر آپ مستقبل میں پیداوار کو بڑھانے کا ارادہ رکھتے ہیں اور طویل مدتی استعمال کی ضرورت ہے تو، MNS سوئچ گیئر زیادہ موزوں ہے۔

3. ڈیٹا سینٹرز اور بڑے کمرشل کمپلیکس

ان ایپلی کیشنز میں بجلی کے تسلسل کے لیے بہت زیادہ تقاضے ہیں، جس میں گھنے اور پیچیدہ بوجھ کی تقسیم، ذہین نگرانی اور زونڈ مینجمنٹ کی ضرورت ہے۔ بجلی کی بندش کے نتیجے میں اہم معاشی نقصان ہو سکتا ہے۔

MNS واضح زوننگ، ایک محفوظ پاور سپلائی ڈھانچہ، اور ذہین نگرانی کے ماڈیولز کو مربوط کرنے کی صلاحیت پیش کرتا ہے، اس بات کو یقینی بناتے ہوئے کہ دیکھ بھال مجموعی نظام کو متاثر نہ کرے۔

4. میونسپل انفراسٹرکچر

بشمول سب ویز، ہوائی اڈے، ہسپتال، سیوریج ٹریٹمنٹ پلانٹس وغیرہ۔

بجلی کی فراہمی کا استحکام بنیادی ڈھانچے کے لیے لائف لائن ہے، جس کے لیے زونڈ کنٹرول اور بحالی کے بعد تیزی سے بحالی کی ضرورت ہوتی ہے۔ MNS بجلی کی معمولی بندش کے باوجود فنکشنل یونٹ کو تبدیل کرنے کی اجازت دیتا ہے۔

5. بجلی اور توانائی کی صنعت

پاور پلانٹ کے معاون نظام، ہوا اور شمسی توانائی کی تقسیم کے نظام، اور سب اسٹیشنوں کے کم وولٹیج کے اطراف۔ ان منظرناموں میں حفاظت کی سطح اور نظام کی وشوسنییتا کے لیے اعلی تقاضے ہیں۔ MNS کا تقسیم شدہ ڈھانچہ اور دراز قسم کے یونٹ ڈیزائن کے معیارات پر بہتر طور پر پورا اترتے ہیں۔
