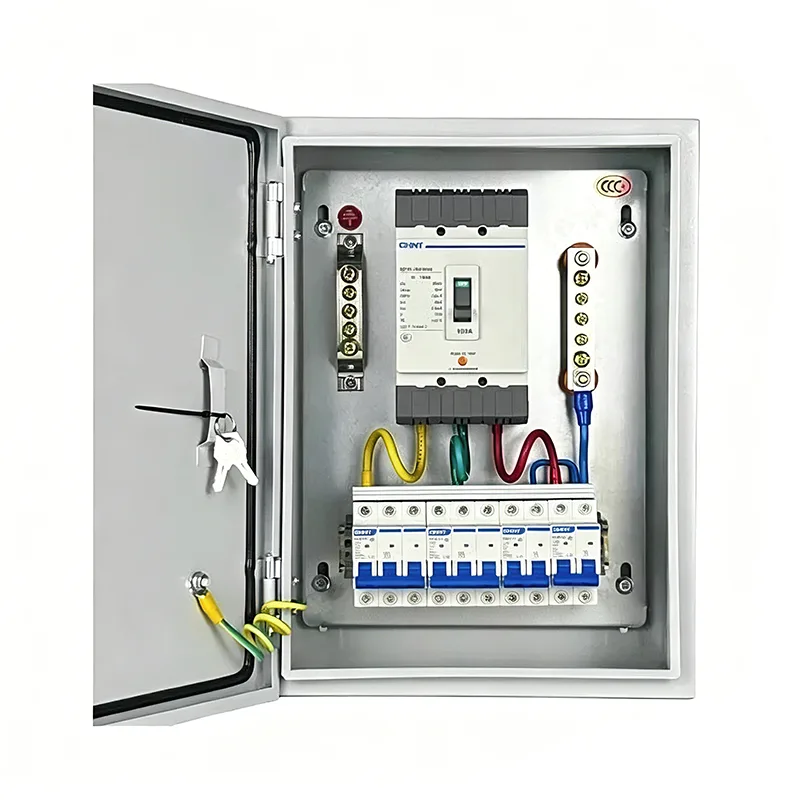

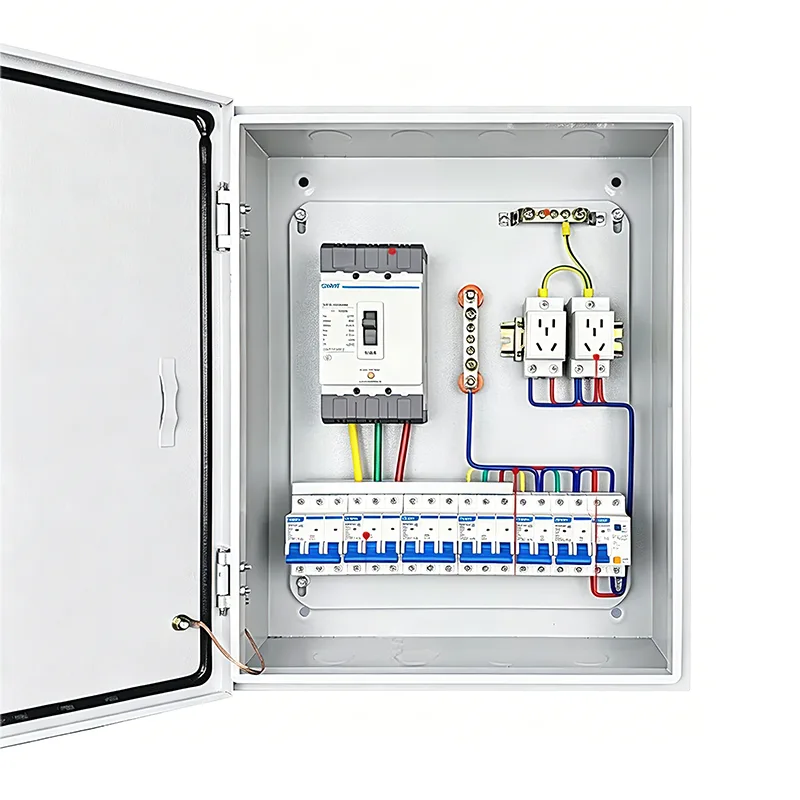

پاور ڈسٹری بیوشن بکس کا چھوٹا مکمل سیٹ

پاور ڈسٹری بیوشن باکسز کا چھوٹا مکمل سیٹ ایک مخصوص سرکٹ اسکیم کے مطابق مختلف برقی اجزاء کو مربوط کرتا ہے، جو ایک چھوٹی دھاتی کیبنٹ میں نصب ہوتا ہے۔ اگرچہ چھوٹا ہے، یہ ایک مکمل پاور سسٹم یونٹ ہے۔ شینگمنگ اس پروڈکٹ کا فراہم کنندہ ہے، اور ہم مختلف قسم کی تقسیم کی الماریاں اور بکس بھی فراہم کرتے ہیں۔

مصنوعات کی ساخت

پاور ڈسٹری بیوشن بکس کے شانگمنگ کے چھوٹے مکمل سیٹ میں جدید ڈیزائن اور قابل اعتماد معیار موجود ہے۔ اجزاء کے لحاظ سے، یہ سلسلہ صرف ایک سے زیادہ تقسیم خانوں کا مجموعہ نہیں ہے، بلکہ ایک ماڈیولر یونٹ مجموعہ ہے جو سائنسی طور پر برقی نظام کی منطق، فنکشنل ڈویژن، اور انسٹالیشن کوآرڈینیشن کی بنیاد پر ترتیب دیا گیا ہے۔

1. باکس سپورٹ سسٹم

یہ حصہ باکس کے جسمانی تحفظ کے لیے ذمہ دار ہے۔

شیل: عام طور پر کولڈ رولڈ اسٹیل پلیٹ یا سٹینلیس سٹیل سے بنا ہوتا ہے۔

ماؤنٹنگ ریلز: سرکٹ بریکرز اور دیگر اجزاء کو تیزی سے نصب کرنے کے لیے معیاری دھاتی ریل باکس کے اندر افقی طور پر ترتیب دی گئی ہیں۔

پینل: دروازے سے لیس؛ ایک حسب ضرورت دیکھنے کے قابل کھڑکی کا دروازہ دستیاب ہے، جو صرف سرکٹ بریکر آپریٹنگ ہینڈل کو ظاہر کرتا ہے تاکہ لائیو پارٹس کے ساتھ حادثاتی رابطے کو روکا جا سکے۔

2. بنیادی تقسیم کا نظام

بنیادی تقسیم کا نظام بجلی کی تقسیم کو سنبھالتا ہے، کنٹرول اور تحفظ فراہم کرتا ہے۔

مین سرکٹ بریکر: پورے باکس کے لیے مین کنٹرول سوئچ، ہنگامی بجلی کی بندش یا دیکھ بھال کے لیے استعمال کیا جاتا ہے۔

چھوٹے سرکٹ بریکر: ہر برانچ سرکٹ کے لیے اوورلوڈ اور شارٹ سرکٹ تحفظ فراہم کرتا ہے۔

بقایا کرنٹ ڈیوائس (RCD): کرنٹ کے رساو کو مانیٹر کرتا ہے اور برقی جھٹکوں کے خطرے کی صورت میں فوری طور پر بجلی کاٹ دیتا ہے۔

سرج پروٹیکٹر: بجلی گرنے یا پاور گرڈ کے اتار چڑھاو سے پیدا ہونے والے فوری ہائی وولٹیج کو جذب کرتا ہے، نیچے کی طرف درست برقی آلات کی حفاظت کرتا ہے۔

3. معاون اور نگرانی کا نظام

انڈیکیٹر لائٹس: آپریشن کے لیے سرخ، سٹاپ کے لیے سبز، فالٹ کے لیے پیلا، موجودہ پاور اسٹیٹس کو ظاہر کرتا ہے۔

میٹرنگ کا آلہ: وولٹیج، کرنٹ، یا بجلی کی کھپت کی نگرانی کے لیے چھوٹا DIN ریل ماونٹڈ انرجی میٹر۔

ٹرمینل بلاک: بیرونی لوڈ کیبلز کے صاف کنکشن کے لیے، مستقبل کی دیکھ بھال کی سہولت۔

4. الیکٹریکل کنکشن اور لوازمات

بس بار: کنگھی کی شکل یا کانٹے کی شکل کے تانبے کے بس بار، گندے جمپرز کو تبدیل کرتے ہوئے، سرکٹ بریکرز کے درمیان رابطے کو زیادہ کمپیکٹ بناتے ہیں اور گرمی کی پیداوار کو کم کرتے ہیں۔

گراؤنڈنگ اور نیوٹرل بس بار: تمام سرکٹس کے غیر جانبدار اور زمینی تاروں کو مرکزی طور پر جوڑنے کے لیے تانبے کی مخصوص پٹیوں کا استعمال کرتا ہے۔

اندرونی وائرنگ ہارنس: شعلہ ریٹارڈنٹ تاریں موجودہ درجہ بندی کی ضروریات کو پورا کرتی ہیں، واضح تار نمبر نشانات کے ساتھ کیبل ٹرے کے ذریعے روٹ کی جاتی ہیں۔

صحیح مکمل ڈسٹری بیوشن باکس کا انتخاب کیسے کریں؟

ایک پروجیکٹ شروع کرنے سے پہلے، مکمل ڈسٹری بیوشن باکس کنفیگریشن کی درست شناخت کرنا بہت ضروری ہے۔ نامناسب انتخاب فنکشنل فالتو پن، ضائع ہونے والے اخراجات، تنصیب کی مشکلات، یا مستقبل میں محدود توسیع کا باعث بن سکتا ہے۔

مرحلہ 1: درخواست کے منظرنامے اور لوڈ کی خصوصیات کی وضاحت کریں۔

براہ کرم درج ذیل سوالات کی تصدیق کریں:

1. اسے کہاں استعمال کیا جائے گا؟

اندرونی خشک کرنے والی ورکشاپ → IP40 کافی ہے۔

آؤٹ ڈور/پمپ روم/سمندر کے کنارے → IP54/IP65، سٹینلیس سٹیل کا مواد درکار ہے

2. یہ کون سا سامان طاقت کرے گا؟

لائٹنگ/ساکٹ: سنگل فیز، کم کرنٹ (≤32A)

موٹرز/ویلڈنگ مشینیں: تھری فیز، ہائی کرنٹ (≥32A)، کو تھرمل ریلے/آلودگی کی ضرورت ہوتی ہے

اسمارٹ ڈیوائسز: 24V DC، کمیونیکیشن انٹرفیس کی ضرورت ہے۔

3. کیا خودکار کنٹرول کی ضرورت ہے؟

دستی آغاز/اسٹاپ → بنیادی پاور باکس

خودکار منطق/ریموٹ مانیٹرنگ → PLC/HMI باکس کی ضرورت ہے۔

مرحلہ 2: الیکٹریکل پیرامیٹرز کا حساب لگائیں اور صلاحیت کا تعین کریں۔

1. کل بوجھ کا تخمینہ

تمام برقی آلات کی پاور (kW) اور آپریٹنگ وولٹیج کی فہرست بنائیں۔ اگر آپ کو دشواری ہو تو، Shangming کی تکنیکی ٹیم آپ کی تصدیق کرنے میں مدد کر سکتی ہے۔

بیک وقت عنصر Kx = 0.7–0.9 پر غور کرتے ہوئے کل کرنٹ کا حساب لگائیں۔

مثال:

3 x 5.5kW موٹرز (380V) → سنگل موٹر کرنٹ ≈ 11A، کل کرنٹ ≈ 3 × 11 × 0.8 = 26.4A؛

لائٹنگ 5kW (220V) → موجودہ ≈ 23A;

مین آنے والی لائن کی تجویز کردہ ≥63A۔

2. برانچ سرکٹ پلاننگ

مداخلت سے بچنے کے لیے ہر قسم کے بوجھ میں ایک آزاد سرکٹ ہونا چاہیے۔ سنگل سرکٹ کرنٹ ≤ 80% سرکٹ بریکر کی ریٹیڈ ویلیو۔

اہم آلات کے لیے الگ سرکٹ + UPS رکھنے کی سفارش کی جاتی ہے۔

مرحلہ 3: انکلوژرز کی تعداد اور امتزاج کا تعین کریں۔

سادہ منظر نامہ: 1 مربوط دیوار

درمیانے پیچیدہ منظر نامے: 2–3 انکلوژرز

اعلی پیچیدگی اور اعلی حفاظتی تقاضے: 3-6 انکلوژرز

مرحلہ 4: تحفظ کی سطح اور مواد کا انتخاب کریں۔

شینگمنگ کی مصنوعات IP30 سے ​​IP66 تک تحفظ کی سطح پیش کرتی ہیں، اور مواد میں کولڈ رولڈ سٹیل اور سٹینلیس سٹیل شامل ہیں۔

اگر آپ کے پاس حفاظت اور ذہانت کے تقاضے ہیں، اور آپ کو تنصیب کے مخصوص مقام کی بنیاد پر مستقبل کی دیکھ بھال کی سہولت کو بہتر بنانے کی ضرورت ہے، تو براہ کرم ہم سے رابطہ کریں۔ شانگمنگ فزیبلٹی کا جائزہ لے گا اور ڈرائنگ اور تکنیکی ضروریات کی بنیاد پر 1-2 کام کے دنوں میں کوٹیشن اور نمونے فراہم کرے گا۔

اکثر پوچھے گئے سوالات

سوال: ایک بڑی کابینہ کے بجائے پاور ڈسٹری بیوشن بکس کے چھوٹے مکمل سیٹ کا انتخاب کیوں کریں؟

A: چھوٹے، مکمل ڈسٹری بیوشن خانوں کو حقیقی ضروریات کے مطابق مختلف فنکشنل انکلوژرز کے ساتھ لچکدار طریقے سے جوڑا جا سکتا ہے۔ کچھ کیبلز اور اجزاء فیکٹری میں پہلے سے مربوط ہوتے ہیں، جو سائٹ پر تنصیب کو آسان اور تیز تر بناتے ہیں، اور محدود یا فاسد جگہوں کے لیے موزوں ہوتے ہیں۔ دیکھ بھال کے دوران، فنکشنل زوننگ کو واضح طور پر بیان کیا گیا ہے، جو خرابیوں کا سراغ لگانے اور مرمت کرنے میں سہولت فراہم کرتا ہے۔

سوال: روزانہ کی دیکھ بھال اور معائنہ کیسے کریں؟

A: تمام سرکٹ بریکرز اور رابطہ کاروں کی آپریٹنگ سٹیٹس کو سہ ماہی چیک کریں تاکہ یہ یقینی بنایا جا سکے کہ کوئی زیادہ گرم یا ڈھیلا نہیں ہے۔

انکلوژر کے اندر جمع ہونے والی دھول کو باقاعدگی سے صاف کریں، خاص طور پر کولنگ فین اور فلٹرز۔ عمر بڑھنے اور ٹوٹنے کے لیے دروازے کے فریم کی مہریں چیک کریں، اور اگر ضروری ہو تو انہیں تبدیل کریں۔

ٹریس ایبلٹی کے لیے ہر دیکھ بھال کے بعد معائنہ کے نتائج اور اصلاحی اقدامات کو ریکارڈ کریں۔
